# DTK COMPUTER, INC.
PAM-0054I (VER. 2.30)
Device Type Mainboard
Processor CX 6X86/AM K5/ Pentium
Processor Speed 75/83/90/100/110/120/133/150/166MHz
Chip Set Intel 430FX
Maximum Onboard 128MB
Memory
Cache 256/512KB
BIOS Award/AMI
Dimensions 220mm x 270mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), VGA feature
connector, VGA port, VRM connector

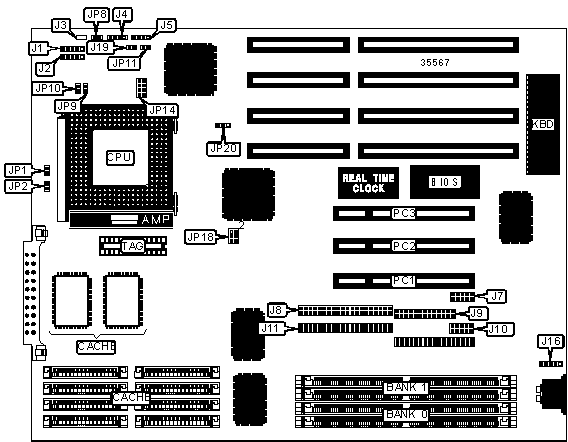

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Keylock | J1 | Parallel port | J9 |
|-------------------+----------+------------------+----------|
| Turbo LED | J2 | Serial port 1 | J10 |
|-------------------+----------+------------------+----------|
| Speaker | J3 | IDE interface 1 | J11 |
|-------------------+----------+------------------+----------|
| IDE interface LED | J4 | Floppy drive | J12 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Reset switch | J5 | PS/2 mouse port | J13 |
|-------------------+----------+------------------+----------|
| Serial port 2 | J7 | Soft off power | J17 |
| | | supply | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | J8 | 32-bit PCI slots | PC1 - |
| | | | PC3 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+-------+----------------|
| » | Flash BIOS voltage select 12v | JP10 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 5v | JP10 | Pins 2 & 3 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| » | CMOS memory normal operation | JP11 | Open |
|---+-------------------------------+-------+----------------|
| | CMOS memory clear | JP11 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (PENTIUM NEEDING 8MB - 128MB) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Tag |
|--------------+-------------+----------------+--------------|
| Asynchronous | (1) 32K x 8 | None | 8K x 8/16K x |
| 256KB | | | 8 |
|--------------+-------------+----------------+--------------|
| Asynchronous | (1) 64K x 8 | None | 16K x 8/32K |
| 512KB | | | x 8 |
|--------------+-------------+----------------+--------------|
| Pipeline | None | (1) 32K x | 8K x 8/16K x |
| Burst 256KB | | 32/32K x 36 | 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE SIZE SELECTION |
|------------------------------------------------------------|
| Size | JP14 |
|---------------------------+--------------------------------|
| 256KB | Pins 2 & 3 closed |
|---------------------------+--------------------------------|
| 512KB | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier| JP4 | JP5 | JP16 | JP17 |
|---------+-----------+----------+------+------+------+------|
| 75MHz | 50MHz | 1.5x | Open | Open |Closed|Closed|
|---------+-----------+----------+------+------+------+------|
| 90MHz | 60MHz | 1.5x | Open | Open |Closed| Open |
|---------+-----------+----------+------+------+------+------|
| 100MHz | 66MHz | 1.5x | Open | Open | Open |Closed|
|---------+-----------+----------+------+------+------+------|
| 120MHz | 60MHz | 2x |Closed| Open |Closed| Open |
|---------+-----------+----------+------+------+------+------|
| 133MHz | 66MHz | 2x |Closed| Open | Open |Closed|
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x |Closed|Closed|Closed| Open |
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x |Closed|Closed| Open |Closed|
|------------------------------------------------------------|
|Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
|CPU speed |Clock speed|Multiplier| JP4 |JP5 | JP16 | JP17 |
|----------+-----------+----------+-------+----+------+------|
| 120MHz | 60MHz | 2x |Closed |Open|Closed|Closed|
|----------+-----------+----------+-------+----+------+------|
| 133MHz | 55MHz | 2x |Closed |Open| Open | Open |
|----------+-----------+----------+-------+----+------+------|
| 150MHz | 60MHz | 2x |Closed |Open|Closed| Open |
|----------+-----------+----------+-------+----+------+------|
| 166MHz | 60MHz | 2.5x |Closed |Open| Open |Closed|
|------------------------------------------------------------|
|Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
|CPU speed |Clock speed|Multiplier| JP4 |JP5 | JP16 | JP17 |
|----------+-----------+----------+-------+----+------+------|
| 75MHz | 50MHz | 1.5x | Open |Open|Closed|Closed|
|----------+-----------+----------+-------+----+------+------|
| 90MHz | 60MHz | 1.5x | Open |Open|Closed| Open |
|----------+-----------+----------+-------+----+------+------|
| 100MHz | 66MHz | 1.5x | Open |Open| Open |Closed|
|----------+-----------+----------+-------+----+------+------|
| 120MHz | 60MHz | 2x |Closed |Open|Closed| Open |
|----------+-----------+----------+-------+----+------+------|
| 133MHz | 66MHz | 2x |Closed |Open| Open |Closed|
|------------------------------------------------------------|
|Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP2 | JP3 |
|-------------------+--------------------+-------------------|
| 3.4v | Open | Closed |
|-------------------+--------------------+-------------------|
| 3.5v | Closed | Open |
|------------------------------------------------------------|
| Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| V I/O | V Core | JP2 | JP3 | J6 | JP13 |
|---------+---------+-------+---------+-------+--------------|
| 3.3v | 2.5v | Open | Closed | Open | 1 & 2, 3 & 4 |
|------------------------------------------------------------|
| Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
