       # ANIX TECHNOLOGY CORPORATION

          64KB CACHE 386 25/33MHZ

          Processor          80386SX
          Processor Speed    25/33MHz
          Chip Set           None
          Max. Onboard DRAM  16MB
          Cache              64/256KB
          BIOS               AMI
          Dimensions         355mm x 304mm
          I/O Options        None
          NPU Options        80387/3167

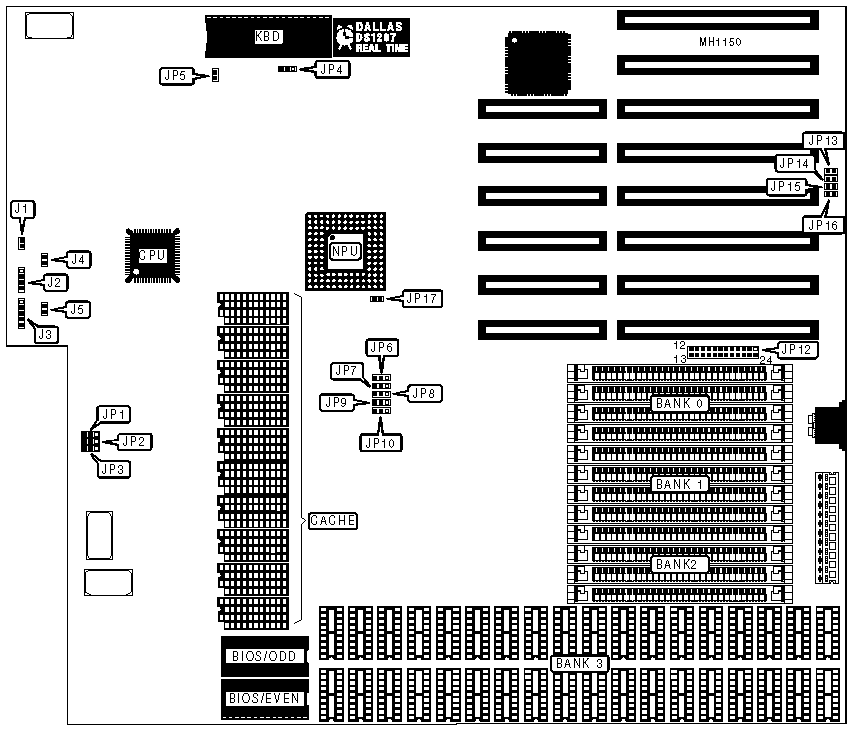

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose             | Location | Purpose        | Location |
          |---------------------+----------+----------------+----------|
          | Turbo switch        |    J1    | Turbo LED      |    J4    |
          |---------------------+----------+----------------+----------|
          | Speaker             |    J2    | Reset switch   |    J5    |
          |---------------------+----------+----------------+----------|
          | Power LED & keylock |    J3    |                |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Function               | Jumper |  Position  |
          |--------------------------------------+--------+------------|
          | » | I/O bus (8-bit) wait states      |  JP1   | pins 1 & 2 |
          |   | select seven                     |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | I/O bus (8-bit) wait states      |  JP1   | pins 2 & 3 |
          |   | select five                      |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | I/O bus (16-bit) wait states     |  JP2   | pins 2 & 3 |
          |   | select five                      |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | I/O bus (16-bit) wait states     |  JP2   | pins 1 & 2 |
          |   | select three                     |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | I/O bus speed select CPU/4       |  JP3   | pins 2 & 3 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | I/O bus speed select CPU/2.5     |  JP3   | pins 1 & 2 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Monitor type select monochrome   |  JP4   | pins 2 & 3 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | Monitor type select color        |  JP4   | pins 1 & 2 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | NPU disabled                     |  JP5   |    Open    |
          |---+----------------------------------+--------+------------|
          |   | NPU enabled                      |  JP5   |   Closed   |
          |---+----------------------------------+--------+------------|
          | » | NPU mode select synchronous with |  JP17  |    Open    |
          |   | CPU (80387)                      |        |            |
          |---+----------------------------------+--------+------------|
          |   | NPU mode select asynchronous     |  JP17  |   Closed   |
          |   | with CPU (80387)                 |        |            |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          |  Size  |   Bank 0   |   Bank 1   |   Bank 2   |   Bank 3   |
          |--------+------------+------------+------------+------------|
          | 1MB 1  | (4) 256K x |    NONE    |    NONE    |    NONE    |
          |        |     9      |            |            |            |
          |--------+------------+------------+------------+------------|
          | 2MB 1  | (4) 256K x | (4) 256K x |    NONE    |    NONE    |
          |        |     9      |     9      |            |            |
          |--------+------------+------------+------------+------------|
          | 3MB 1  | (4) 256K x | (4) 256K x | (4) 256K x |    NONE    |
          |        |     9      |     9      |     9      |            |
          |--------+------------+------------+------------+------------|
          | 4MB 1  | (4) 1M x 9 |    NONE    |    NONE    |    NONE    |
          |--------+------------+------------+------------+------------|
          | 4MB 2  |    NONE    |    NONE    |    NONE    |    (36)    |
          |        |            |            |            |   411000   |
          |--------+------------+------------+------------+------------|
          | 5MB 1  | (4) 256K x | (4) 1M x 9 |    NONE    |    NONE    |
          |        |     9      |            |            |            |
          |--------+------------+------------+------------+------------|
          | 7MB 1  | (4) 256K x | (4) 256K x | (4) 256K x |    (36)    |
          |        |     9      |     9      |     9      |   411000   |
          |--------+------------+------------+------------+------------|
          | 8MB 1  | (4) 1M x 9 | (4) 1M x 9 |    NONE    |    NONE    |
          |--------+------------+------------+------------+------------|
          | 8MB 2  |    NONE    | (4) 1M x 9 |    NONE    |    (36)    |
          |        |            |            |            |   411000   |
          |--------+------------+------------+------------+------------|
          | 9MB 1  | (4) 1M x 9 | (4) 1M x 9 | (4) 256K x |    NONE    |
          |        |            |            |     9      |            |
          |--------+------------+------------+------------+------------|
          | 9MB 2  |    NONE    | (4) 1M x 9 | (4) 256K x |    (36)    |
          |        |            |            |     9      |   411000   |
          |--------+------------+------------+------------+------------|
          | 10MB 2 | (4) 1M x 9 | (4) 256K x | (4) 256K x |    (36)    |
          |        |            |     9      |     9      |   411000   |
          |--------+------------+------------+------------+------------|
          | 12MB 1 | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 |    NONE    |
          |--------+------------+------------+------------+------------|
          | 12MB 2 |    NONE    | (4) 1M x 9 | (4) 1M x 9 |    (36)    |
          |        |            |            |            |   411000   |
          |--------+------------+------------+------------+------------|
          | 16MB 1 | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 |    (36)    |
          |        |            |            |            |   411000   |
          |------------------------------------------------------------|
          | Note 1&2 : See the next table for settings.                |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 DRAM JUMPER CONFIGURATION                  |
          |------------------------------------------------------------|
          | Size  | JP8  | JP9  | JP10 | JP13  | JP14  | JP15  | JP16  |
          |-------+------+------+------+-------+-------+-------+-------|
          | 1MB 1 |2 & 3 | N/A  | N/A  |Closed |Closed |Closed |Closed |
          |-------+------+------+------+-------+-------+-------+-------|
          | 2MB 1 |2 & 3 |2 & 3 | N/A  |Closed |Closed |Closed | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          | 3MB 1 |2 & 3 |2 & 3 |2 & 3 |Closed |Closed | Open  |Closed |
          |-------+------+------+------+-------+-------+-------+-------|
          | 4MB 1 |1 & 2 | N/A  | N/A  |Closed |Closed | Open  | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          | 4MB 2 | N/A  | N/A  | N/A  |Closed |Closed | Open  | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          | 5MB 1 |2 & 3 |1 & 2 | N/A  |Closed | Open  |Closed |Closed |
          |-------+------+------+------+-------+-------+-------+-------|
          | 7MB 1 |2 & 3 |2 & 3 |2 & 3 |Closed | Open  |Closed | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          | 8MB 1 |1 & 2 |1 & 2 | N/A  |Closed | Open  | Open  |Closed |
          |-------+------+------+------+-------+-------+-------+-------|
          | 8MB 2 | N/A  |1 & 2 | N/A  |Closed | Open  | Open  |Closed |
          |-------+------+------+------+-------+-------+-------+-------|
          | 9MB 1 |1 & 2 |1 & 2 |2 & 3 |Closed | Open  | Open  | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          | 9MB 2 | N/A  |1 & 2 |2 & 3 |Closed | Open  | Open  | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          |10MB 2 |2 & 3 |1 & 2 |2 & 3 | Open  |Closed |Closed |Closed |
          |-------+------+------+------+-------+-------+-------+-------|
          |12MB 1 |1 & 2 |1 & 2 |1 & 2 | Open  |Closed |Closed | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          |12MB 2 | N/A  |1 & 2 |1 & 2 | Open  |Closed |Closed | Open  |
          |-------+------+------+------+-------+-------+-------+-------|
          |16MB 1 |1 & 2 |1 & 2 |1 & 2 | Open  |Closed | Open  |Closed |
          |------------------------------------------------------------|
          |Note 1 :Set JP12 pins 1 & 2, 3 & 4, 5 & 6, 7 & 8, 9 & 10, 11|
          |& 12, 13 & 14, 15 & 16, closed.                             |
          |------------------------------------------------------------|
          |Note 2 :Set JP12 pins 1 & 24, 2 & 23, 3 & 22, 4 & 21, 5 &   |
          |20, 6 & 19, 7 & 18, 8 & 17, closed.                         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CACHE CONFIGURATION                     |
          |------------------------------------------------------------|
          |            Size            |            Bank 0             |
          |----------------------------+-------------------------------|
          |            64KB            |         (10) 16K x 4          |
          |----------------------------+-------------------------------|
          |           256KB            |         (10) 64K x 4          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 CACHE JUMPER CONFIGURATION                 |
          |------------------------------------------------------------|
          |       Size       |        JP6         |        JP7         |
          |------------------+--------------------+--------------------|
          |       64KB       | pins 1 & 2 closed  | pins 1 & 2 closed  |
          |------------------+--------------------+--------------------|
          |      256KB       | pins 2 & 3 closed  | pins 2 & 3 closed  |
          +------------------------------------------------------------+
