       # UNIDENTIFIED

          RS232C

          Card Type               Multi 1/0 card
          Chip Set                Unidentified
          Maximum Onboard Memory  Unidentified
          I/O Options             Serial ports (2)
          Hard Drives supported   None
          Floppy drives supported None
          Data Bus                8-bit ISA
          Card Size               Half-height card

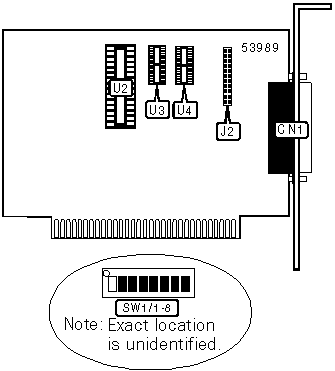

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function       | Label |      Function       | Label |
          |----------------------+-------+---------------------+-------|
          | Serial port 1        |  CN1  | Serial port 2       |  J2   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SERIAL PORT 1 ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |      Setting       |       SW1/1        |      SW1/3       |
          |--------------------+--------------------+------------------|
          | Port disabled      |        Off         |       Off        |
          |--------------------+--------------------+------------------|
          | 3E8-2EF            |        Off         |        On        |
          |--------------------+--------------------+------------------|
          | 3F8-3FF            |         On         |       Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SERIAL PORT 2 ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |      Setting       |       SW1/2        |      SW1/4       |
          |--------------------+--------------------+------------------|
          | Port disabled      |        Off         |       Off        |
          |--------------------+--------------------+------------------|
          | 2E8-2EF            |        Off         |        On        |
          |--------------------+--------------------+------------------|
          | 2F8-2FF            |         On         |       Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             SERIAL PORT 1 INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |        IRQ         |       SW1/5       |       SW1/6       |
          |--------------------+-------------------+-------------------|
          | Interrupt disabled |        Off        |        Off        |
          |--------------------+-------------------+-------------------|
          | IRQ3               |        Off        |        On         |
          |--------------------+-------------------+-------------------|
          | IRQ4               |        On         |        Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             SERIAL PORT 2 INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |        IRQ         |       SW1/7       |       SW1/8       |
          |--------------------+-------------------+-------------------|
          | Interrupt disabled |        Off        |        Off        |
          |--------------------+-------------------+-------------------|
          | IRQ3               |        Off        |        On         |
          |--------------------+-------------------+-------------------|
          | IRQ4               |        On         |        Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               MISCELLANEOUS TECHNICAL NOTES                |
          |------------------------------------------------------------|
          | A second serial port may be added by inserting an UM8250   |
          | into U2, a MC1489 into U3, a MC1488 into U4, and           |
          | connecting an external adapter to J2                       |
          +------------------------------------------------------------+
