       # WESTERN DIGITAL CORPORATION

          PARADISE 5-PACK MULIFUNCTION CARD

          Card Type              Memory card, Serial card
          Chip Set               Unidentified
          Maximum Onboard Memory 384KB RAM (Type unidentified)
          I/O Options            serial port
          Data Bus               8-bit ISA

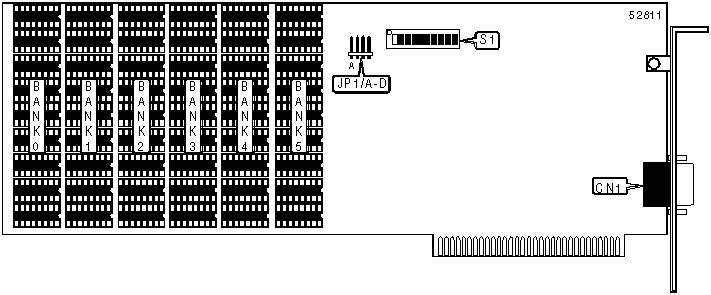

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |           Function            |           Label            |
          |-------------------------------+----------------------------|
          | Serial port                   |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                Function                | Label | Position  |
          |----------------------------------------+-------+-----------|
          | » | Factory configured - do not alter  | SW1/1 |    On     |
          |---+------------------------------------+-------+-----------|
          | » | Factory configured - do not alter  | SW1/2 |    On     |
          |---+------------------------------------+-------+-----------|
          |   | Serial port address COM 1          | SW1/3 |    Off    |
          |---+------------------------------------+-------+-----------|
          |   | Serial port address COM 2          | SW1/3 |    On     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          | Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 | Bank 4 | Bank 5 |
          |------+--------+--------+--------+--------+--------+--------|
          |  0   |  None  |  None  |  None  |  None  |  None  |  None  |
          |------+--------+--------+--------+--------+--------+--------|
          |  64  |  (8)   |  None  |  None  |  None  |  None  |  None  |
          |      | 64K x  |        |        |        |        |        |
          |      |   1    |        |        |        |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 128  |  (8)   |  (8)   |  None  |  None  |  None  |  None  |
          |      | 64K x  | 64K x  |        |        |        |        |
          |      |   1    |   1    |        |        |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 192  |  (8)   |  (8)   |  (8)   |  None  |  None  |  None  |
          |      | 64K x  | 64K x  | 64K x  |        |        |        |
          |      |   1    |   1    |   1    |        |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 256  |  (8)   |  (8)   |  (8)   |  (8)   |  None  |  None  |
          |      | 64K x  | 64K x  | 64K x  | 64K x  |        |        |
          |      |   1    |   1    |   1    |   1    |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 320  |  (8)   |  (8)   |  (8)   |  (8)   |  (8)   |  None  |
          |      | 64K x  | 64K x  | 64K x  | 64K x  | 64K x  |        |
          |      |   1    |   1    |   1    |   1    |   1    |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 384  |  (8)   |  (8)   |  (8)   |  (8)   |  (8)   |  (8)   |
          |      | 64K x  | 64K x  | 64K x  | 64K x  | 64K x  | 64K x  |
          |      |   1    |   1    |   1    |   1    |   1    |   1    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 DRAM JUMPER CONFIGURATION                  |
          |------------------------------------------------------------|
          |     Size      |    SW1/4     |    SW1/5     |    SW1/6     |
          |---------------+--------------+--------------+--------------|
          |      0KB      |     Off      |     Off      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     64KB      |      On      |     Off      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     128KB     |     Off      |      On      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     192KB     |      On      |      On      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     256KB     |     Off      |     Off      |      On      |
          |---------------+--------------+--------------+--------------|
          |     320KB     |      On      |     Off      |      On      |
          |---------------+--------------+--------------+--------------|
          |     384KB     |     Off      |      On      |      On      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    MEMORY ADDRESS TABLE                    |
          |------------------------------------------------------------|
          |    Size    |   SW1/7   |   SW1/8   |   SW1/9   |  SW1/10   |
          |------------+-----------+-----------+-----------+-----------|
          |   10000h   |    On     |    Off    |    Off    |    Off    |
          |------------+-----------+-----------+-----------+-----------|
          |   20000h   |    Off    |    On     |    Off    |    Off    |
          |------------+-----------+-----------+-----------+-----------|
          |   30000h   |    On     |    On     |    Off    |    Off    |
          |------------+-----------+-----------+-----------+-----------|
          |   40000h   |    Off    |    Off    |    On     |    Off    |
          |------------+-----------+-----------+-----------+-----------|
          |   50000h   |    On     |    Off    |    On     |    Off    |
          |------------+-----------+-----------+-----------+-----------|
          |   60000h   |    Off    |    On     |    On     |    Off    |
          |------------+-----------+-----------+-----------+-----------|
          |   70000h   |    On     |    On     |    On     |    Off    |
          |------------+-----------+-----------+-----------+-----------|
          |   80000h   |    Off    |    Off    |    Off    |    On     |
          |------------+-----------+-----------+-----------+-----------|
          |   90000h   |    On     |    Off    |    Off    |    On     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                CLOCK/CALENDAR CONFIGURATION                |
          |------------------------------------------------------------|
          |  Setting   |   JP1/A   |   JP1/B   |   JP1/C   |   JP1/D   |
          |------------+-----------+-----------+-----------+-----------|
          |     D      |  Closed   |   Open    |   Open    |   Open    |
          |------------+-----------+-----------+-----------+-----------|
          |     2      |   Open    |  Closed   |   Open    |   Open    |
          |------------+-----------+-----------+-----------+-----------|
          |     3      |   Open    |   Open    |  Closed   |   Open    |
          |------------+-----------+-----------+-----------+-----------|
          |     5      |   Open    |   Open    |   Open    |  Closed   |
          +------------------------------------------------------------+
