       # UNIDENTIFIED

          MULTI FLOPPY DISK CARD

          Card Type          Floppy drive controller
          Chipset/Controller Intel Corporation
          I/O Options        Floppy drive interface
          Maximum DRAM       N/A

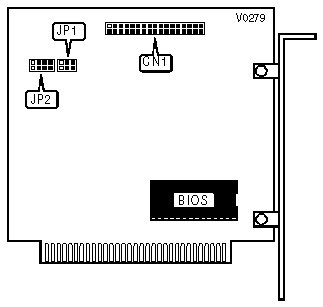

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |            Purpose            |          Location          |
          |-------------------------------+----------------------------|
          | Floppy drive interface        |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    DRIVE TYPE SELECTION                    |
          |------------------------------------------------------------|
          |           |  DRIVE A  |  DRIVE B   |                       |
          |-----------+-----------+------------+-----------------------|
          |   Type    |   JP2/1   |   JP2/2    |   JP2/3   |   JP2/4   |
          |-----------+-----------+------------+-----------+-----------|
          |   360KB   |  Closed   |   Closed   |  Closed   |  Closed   |
          |-----------+-----------+------------+-----------+-----------|
          |   1.2MB   |   Open    |   Closed   |   Open    |  Closed   |
          |-----------+-----------+------------+-----------+-----------|
          |   720KB   |  Closed   |    Open    |  Closed   |   Open    |
          |-----------+-----------+------------+-----------+-----------|
          |  1.44MB   |   Open    |    Open    |   Open    |   Open    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   BIOS ADDRESS SELECTION                   |
          |------------------------------------------------------------|
          |    Address    |    JP1/1     |    JP1/2     |    JP1/3     |
          |---------------+--------------+--------------+--------------|
          |  CA00h-CBFFh  |     Open     |     Open     |    Closed    |
          |---------------+--------------+--------------+--------------|
          |  CC00h-CDFFh  |     Open     |    Closed    |     Open     |
          |---------------+--------------+--------------+--------------|
          |  CE00h-CFFFh  |    Closed    |     Open     |     Open     |
          +------------------------------------------------------------+
