       # STAR GATE TECHNOLOGIES, INC.

          ACL IIR+

          Card Type          Serial card
          Chipset Controller N/A
          I/O Options        Serial ports (8)
          Maximum DRAM       N/A

 (IMG) IMG 1


          +------------------------------------------------------------+

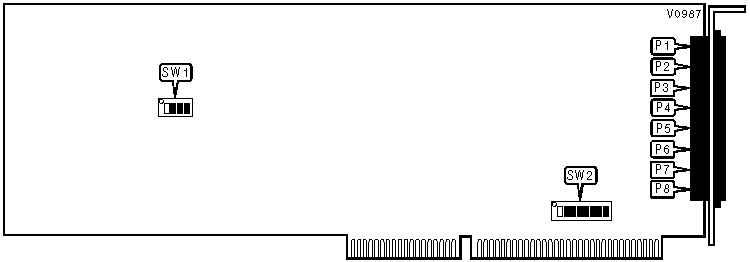

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Purpose      | Location |     Purpose      | Location |
          |-------------------+----------+------------------+----------|
          | Serial port 1     |    P1    | Serial port 5    |    P5    |
          |-------------------+----------+------------------+----------|
          | Serial port 2     |    P2    | Serial port 6    |    P6    |
          |-------------------+----------+------------------+----------|
          | Serial port 3     |    P3    | Serial port 7    |    P7    |
          |-------------------+----------+------------------+----------|
          | Serial port 4     |    P4    | Serial port 8    |    P8    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 BASE I/O ADDRESS SELECTION                 |
          |------------------------------------------------------------|
          |        Address         |      SW1/1      |      SW1/2      |
          |------------------------+-----------------+-----------------|
          | » |    200h & 204h     |       Off       |       Off       |
          |---+--------------------+-----------------+-----------------|
          |   |    300h & 304h     |       On        |       Off       |
          |---+--------------------+-----------------+-----------------|
          |   |    600h & 604h     |       Off       |       On        |
          |---+--------------------+-----------------+-----------------|
          |   |    700h & 704h     |       On        |       On        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 EXTENDED MEMORY SELECTION                  |
          |------------------------------------------------------------|
          |            Setting            |           SW1/3            |
          |-------------------------------+----------------------------|
          |           Disabled            |            Off             |
          |-------------------------------+----------------------------|
          |            Enabled            |             On             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    INTERRUPT SELECTION                     |
          |------------------------------------------------------------|
          |IRQ  |SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |SW2/6 |SW2/7 |SW2/8|
          |-----+------+------+------+------+------+------+------+-----|
          |»| 5 | Off  | Off  |  On  | Off  | Off  | Off  | Off  | Off |
          |-+---+------+------+------+------+------+------+------+-----|
          | | 3 |  On  | Off  | Off  | Off  | Off  | Off  | Off  | Off |
          |-+---+------+------+------+------+------+------+------+-----|
          | | 4 | Off  |  On  | Off  | Off  | Off  | Off  | Off  | Off |
          |-+---+------+------+------+------+------+------+------+-----|
          | | 9 | Off  | Off  | Off  |  On  | Off  | Off  | Off  | Off |
          |-+---+------+------+------+------+------+------+------+-----|
          | |10 | Off  | Off  | Off  | Off  |  On  | Off  | Off  | Off |
          |-+---+------+------+------+------+------+------+------+-----|
          | |11 | Off  | Off  | Off  | Off  | Off  |  On  | Off  | Off |
          |-+---+------+------+------+------+------+------+------+-----|
          | |12 | Off  | Off  | Off  | Off  | Off  | Off  |  On  | Off |
          |-+---+------+------+------+------+------+------+------+-----|
          | |15 | Off  | Off  | Off  | Off  | Off  | Off  | Off  | On  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             FACTORY CONFIGURED - DO NOT ALTER              |
          |------------------------------------------------------------|
          |           Switch            |           Position           |
          |-----------------------------+------------------------------|
          |            SW1/4            |             Off              |
          +------------------------------------------------------------+
