       # TTC COMPUTER PRODUCTS

          MP-008

          Card Type          Serial controller
          Chipset/Controller National Semiconductor
          I/O Options        Serial ports (4 or 8)
          Maximum DRAM       N/A

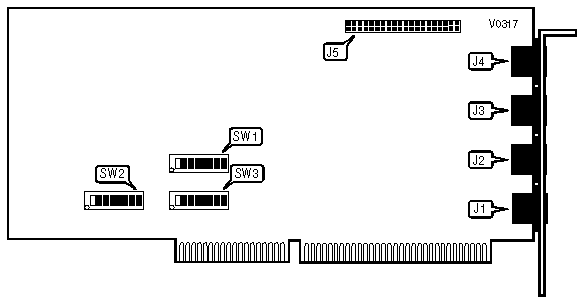

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |    Purpose    | Location |       Purpose        | Location |
          |---------------+----------+----------------------+----------|
          | Serial port 1 |    J1    | Serial port 4        |    J4    |
          |---------------+----------+----------------------+----------|
          | Serial port 2 |    J2    | RJ-45 bracket        |    J5    |
          |               |          | connector (for ports |          |
          |               |          | 5 - 8)               |          |
          |---------------+----------+----------------------+----------|
          | Serial port 3 |    J3    |                      |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 I/O ADDRESS CONFIGURATION                  |
          |------------------------------------------------------------|
          |   Address    |   SW2/1   |   SW2/2   |  SW2/3   |  SW2/4   |
          |--------------+-----------+-----------+----------+----------|
          | » |   100h   |    Off    |    Off    |    On    |   Off    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   140h   |    On     |    Off    |    On    |   Off    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   180h   |    Off    |    On     |    On    |   Off    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   200h   |    Off    |    Off    |   Off    |    On    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   240h   |    On     |    Off    |   Off    |    On    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   280h   |    Off    |    On     |   Off    |    On    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   2C0h   |    On     |    On     |   Off    |    On    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   300h   |    Off    |    Off    |    On    |    On    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   340h   |    On     |    Off    |    On    |    On    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   380h   |    Off    |    On     |    On    |    On    |
          |---+----------+-----------+-----------+----------+----------|
          |   |   3C0h   |    On     |    On     |    On    |    On    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              INPUT PORT ADDRESS CONFIGURATION              |
          |------------------------------------------------------------|
          |  Address   |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|SW1/7|SW1/8|
          |   Range    |     |     |     |     |     |     |     |     |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |» | 140h -  | Off | Off | Off | On  | Off | On  | Off | Off |
          |  |  147h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 100h -  | Off | Off | Off | Off | Off | On  | Off | Off |
          |  |  107h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 110h -  | Off | On  | Off | Off | Off | On  | Off | Off |
          |  |  117h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 120h -  | Off | Off | On  | Off | Off | On  | Off | Off |
          |  |  127h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 130h -  | Off | Off | Off | On  | Off | On  | Off | Off |
          |  |  137h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 150h -  | Off | On  | Off | On  | Off | On  | Off | Off |
          |  |  157h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 160h -  | Off | Off | On  | On  | Off | On  | Off | Off |
          |  |  167h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 170h -  | Off | On  | On  | On  | Off | On  | Off | Off |
          |  |  177h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 180h -  | Off | Off | Off | Off | On  | On  | Off | Off |
          |  |  187h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 190h -  | Off | On  | Off | Off | On  | On  | Off | Off |
          |  |  197h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 1A0h -  | Off | Off | On  | Off | On  | On  | Off | Off |
          |  |  1A7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 1B0h -  | Off | On  | On  | Off | On  | On  | Off | Off |
          |  |  1B7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 1C0h -  | Off | Off | Off | On  | On  | On  | Off | Off |
          |  |  1C7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 1D0h -  | Off | On  | Off | On  | On  | On  | Off | Off |
          |  |  1D7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 1E0h -  | Off | Off | On  | On  | On  | On  | Off | Off |
          |  |  1E7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 200h -  | Off | Off | Off | Off | Off | Off | On  | Off |
          |  |  207h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 210h -  | Off | Off | On  | Off | Off | Off | On  | Off |
          |  |  217h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 220h -  | Off | Off | On  | Off | Off | Off | On  | Off |
          |  |  227h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 230h -  | Off | On  | On  | Off | Off | Off | On  | N/A |
          |  |  237h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 240h -  | Off | Off | Off | On  | Off | Off | On  | N/A |
          |  |  247h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 250h -  | Off | On  | Off | On  | Off | Off | On  | N/A |
          |  |  257h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 260h -  | Off | Off | On  | On  | Off | Off | On  | N/A |
          |  |  267h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 270h -  | Off | On  | On  | On  | Off | Off | On  | N/A |
          |  |  277h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 280h -  | Off | Off | Off | Off | On  | Off | On  | N/A |
          |  |  287h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 290h -  | Off | On  | Off | Off | On  | Off | On  | N/A |
          |  |  297h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 2A0h -  | Off | Off | On  | Off | On  | Off | On  | N/A |
          |  |  2A7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 2B0h -  | Off | On  | On  | Off | On  | Off | On  | N/A |
          |  |  2B7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 2C0h -  | Off | Off | Off | On  | On  | Off | On  | Off |
          |  |  2C7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 2D0h -  | Off | On  | Off | On  | On  | Off | On  | Off |
          |  |  2D7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 2E0h -  | Off | Off | On  | On  | On  | Off | On  | Off |
          |  |  2E7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 2F0h -  | Off | On  | On  | On  | On  | Off | On  | Off |
          |  |  2F7h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 300h -  | Off | Off | Off | Off | Off | On  | On  | Off |
          |  |  307h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 310h -  | Off | On  | Off | Off | Off | On  | On  | Off |
          |  |  317h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 320h -  | Off | Off | On  | Off | Off | On  | On  | Off |
          |  |  327h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 330h -  | Off | On  | On  | Off | Off | On  | On  | Off |
          |  |  337h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 340h -  | Off | Off | Off | On  | Off | On  | On  | Off |
          |  |  347h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 350h -  | Off | On  | Off | On  | Off | On  | On  | Off |
          |  |  357h   |     |     |     |     |     |     |     |     |
          |--+---------+-----+-----+-----+-----+-----+-----+-----+-----|
          |  | 360h -  | Off | Off | On  | On  | Off | On  | On  | Off |
          |  |  367h   |     |     |     |     |     |     |     |     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |        INPUT PORT ADDRESS CONFIGURATION (CONTINUED)        |
          |------------------------------------------------------------|
          |  Address   |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|SW1/7|SW1/8|
          |   Range    |     |     |     |     |     |     |     |     |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |370h - 377h | Off | On  | On  | On  | Off | On  | On  | Off |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |380h - 387h | Off | Off | Off | Off | On  | On  | On  | Off |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |390h - 397h | Off | On  | Off | Off | On  | On  | On  | N/A |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |3A0h - 3A7h | Off | Off | On  | Off | On  | On  | On  | Off |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |3B0h - 3B7h | Off | On  | On  | Off | On  | On  | On  | Off |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |3C0h - 3C7h | Off | Off | Off | On  | On  | On  | On  | Off |
          |------------+-----+-----+-----+-----+-----+-----+-----+-----|
          |3D0h - 3D7h | Off | Off | On  | On  | On  | On  | On  | Off |
          +------------------------------------------------------------+

        +-----------------------------------------------------------------+
        |                  SERIAL PORT INTERRUPT SELECT                   |
        |-----------------------------------------------------------------|
        | IRQ |SW2/5|SW2/6|SW2/7|SW2/8|SW3/1|SW3/2|SW3/3|SW3/4|SW3/5|SW3/6|
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ2 | Off | Off | Off | Off | On  | Off | Off | Off | Off | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ3 | Off | Off | Off | Off | Off | On  | Off | Off | Off | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ4 | Off | Off | Off | Off | Off | Off | On  | Off | Off | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ5 | Off | Off | Off | Off | Off | Off | Off | On  | Off | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ6 | Off | Off | Off | Off | Off | Off | Off | Off | On  | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ7 | Off | Off | Off | Off | Off | Off | Off | Off | Off | On  |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ10| Off | Off | Off | On  | Off | Off | Off | Off | Off | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ11| Off | Off | On  | Off | Off | Off | Off | Off | Off | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ12| Off | On  | Off | Off | Off | Off | Off | Off | Off | Off |
        |-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----|
        |IRQ15| On  | Off | Off | Off | Off | Off | Off | Off | Off | Off |
        |-----------------------------------------------------------------|
        |Note: The default interrupt setting is IRQ4.                     |
        +-----------------------------------------------------------------+

          +------------------------------------------------------------+
          |                FACTORY CONFIGURED SETTINGS                 |
          |------------------------------------------------------------|
          |            Switch            |           Setting           |
          |------------------------------+-----------------------------|
          |            SW3/7             |             N/A             |
          |------------------------------+-----------------------------|
          |            SW3/8             |             N/A             |
          +------------------------------------------------------------+
