       # PROLINK COMPUTER, INC.

          PV-CL5465A+, PV-CL5465P+

          Card Type   Combo TV card
          Chip Set    Cirrus Logic
          I/O Options Line out, antenna in, video line in, line in, VGA
                      connector, DTV connector, S-Video connector,
                      feature connector, daughter board connectors (2)
          Data Bus    32-bit PCI
          Card Size   Half-length, full-height

 (IMG) IMG 1


          +------------------------------------------------------------+

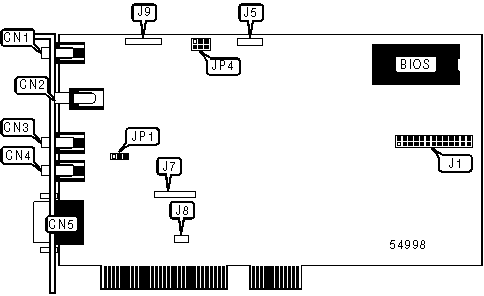

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |    Function    | Label |         Function          | Label |
          |----------------+-------+---------------------------+-------|
          | Audio line out |  CN1  | Feature connector         |  J1   |
          |----------------+-------+---------------------------+-------|
          | TV antenna in  |  CN2  | S-Video connector         |  J5   |
          |----------------+-------+---------------------------+-------|
          | Video line in  |  CN3  | Daughter board connector  |  J7   |
          |                |       | 1 (TELETXT/MTS)           |       |
          |----------------+-------+---------------------------+-------|
          | Audio line in  |  CN4  | Daughter board connector  |  J8   |
          |                |       | 2 (TELETXT/MTS)           |       |
          |----------------+-------+---------------------------+-------|
          | 15-pin analog  |  CN5  | DTV camera connector      |  J9   |
          | video port     |       |                           |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |        Function         | Label |         Position         |
          |-------------------------+-------+--------------------------|
          | » TELETXT mode          |  JP1  |    Pins 1 & 2 closed     |
          |-------------------------+-------+--------------------------|
          | MTS mode                |  JP1  |    Pins 2 & 3 closed     |
          |-------------------------+-------+--------------------------|
          | » DTV-Camera (S-Video)  |  JP4  | Pins 1 & 2, 4 & 5 closed |
          |-------------------------+-------+--------------------------|
          | DTV-Camera (Video)      |  JP4  | Pins 2 & 3, 5 & 6 closed |
          +------------------------------------------------------------+
