# PHILIPS CONSUMER ELECTRONICS, CO.
LWSI-CONTROLLER (PART NUMBERS 12 NC 5122 291 9952X, 12 NC 5122
292 1791X, AND 12 NC 5122 292 0780X)
Card Type Serial terminal emulator
Processor 8088
Processor Speed Unidentified
Chipset Zilog Z8530
Maximum Onboard Memory 24KB SRAM
I/O Options Serial port
Data Bus 8-bit ISA
Card Size Full height, full length

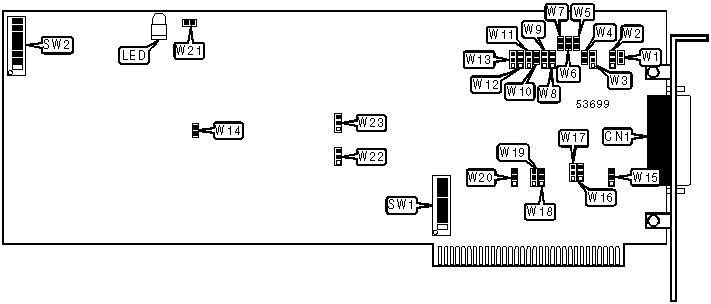

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|------------------------------------------+-----------------|
| X.24 or V.24 serial port | CN1 |
|------------------------------------------------------------|
| Note:Using the jumpers on the board specialized |
| configurations for the serial port may be used. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-----------------------------------------+-------+----------|
| » | 24KB of SRAM installed on card | SW1/4 | On |
|---+-------------------------------------+-------+----------|
| | 16KB of SRAM installed on card | SW1/4 | Off |
|---+-------------------------------------+-------+----------|
| » | Factory configured - do not alter | SW2/1 | Off |
|---+-------------------------------------+-------+----------|
| » | Factory configured - do not alter | SW2/2 | Off |
|---+-------------------------------------+-------+----------|
| » | Factory configured - do not alter | SW2/8 | On |
|---+-------------------------------------+-------+----------|
| | Pin 14 of serial port connected to | W1 | Closed |
| | X.24 TB signal | | |
|---+-------------------------------------+-------+----------|
| | Pin 14 of serial port has no | W1 | Open |
| | function | | |
|---+-------------------------------------+-------+----------|
| | Pin 16 of serial port connected to | W4 | Closed |
| | X.24 RB signal | | |
|---+-------------------------------------+-------+----------|
| | Pin 16 of serial port has no | W4 | Open |
| | function | | |
|---+-------------------------------------+-------+----------|
| | Normal delay on V.24 signal 107 | W5 | Closed |
|---+-------------------------------------+-------+----------|
| | Extra delay on V.24 signal 107 | W5 | Open |
|---+-------------------------------------+-------+----------|
| | Normal delay on V.24 signal 104 | W6 | Closed |
|---+-------------------------------------+-------+----------|
| | Extra delay on V.24 signal 104 | W6 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS (CON'T) |
|------------------------------------------------------------|
| Setting | Label | Position |
|----------------------------------------+-------+-----------|
| | Normal delay on V.24 signal 114 | W7 | Closed |
|---+------------------------------------+-------+-----------|
| | Extra delay on V.24 signal 114 | W7 | Open |
|---+------------------------------------+-------+-----------|
| | Pin 19 of serial port connected to | W10 | Closed |
| | X.24 BB signal | | |
|---+------------------------------------+-------+-----------|
| | Pin 19 of serial port has no | W10 | Open |
| | function | | |
|---+------------------------------------+-------+-----------|
| | Signal Element used as timer | W11 | Pins 2 & |
| | | | 3 closed |
|---+------------------------------------+-------+-----------|
| | Internal clock source used as | W11 | Pins 1 & |
| | timer | | 2 closed |
|---+------------------------------------+-------+-----------|
| | Internal clock source used for | W12 | Pins 1 & |
| | receive clock | | 2 closed |
|---+------------------------------------+-------+-----------|
| | External clock source used for | W12 | Pins 2 & |
| | receive clock | | 3 closed |
|---+------------------------------------+-------+-----------|
| | Internal clock source used for | W13 | Pins 2 & |
| | transmit clock | | 3 closed |
|---+------------------------------------+-------+-----------|
| | External clock source used for | W13 | Pins 1 & |
| | transmit clock | | 2 closed |
|---+------------------------------------+-------+-----------|
| » | Processor clock enabled | W14 | Closed |
|---+------------------------------------+-------+-----------|
| | Processor clock disabled | W14 | Open |
|---+------------------------------------+-------+-----------|
| » | Peripheral clock enabled | W21 | Closed |
|---+------------------------------------+-------+-----------|
| | Peripheral clock disabled | W21 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | W22 | W23 |
|---------+-------+-------+-------+-------------+------------|
| 80000h | Off | Off | Off | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| 84000h | Off | Off | On | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| 88000h | Off | On | Off | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| 8C000h | Off | On | On | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| 90000h | On | Off | Off | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| 94000h | On | Off | On | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| 98000h | On | On | Off | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| 9C000h | On | On | On | Pins 2 & 3 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| A0000h | Off | Off | Off | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| A4000h | Off | Off | On | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| A8000h | Off | On | Off | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| AC000h | Off | On | On | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| B0000h | On | Off | Off | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| B4000h | On | Off | On | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| B8000h | On | On | Off | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| BC000h | On | On | On | Pins 2 & 3 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| C0000h | Off | Off | Off | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| C4000h | Off | Off | On | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| C8000h | Off | On | Off | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| CC000h | Off | On | On | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| D0000h | On | Off | Off | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| D4000h | On | Off | On | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| D8000h | On | On | Off | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| DC000h | On | On | On | Pins 1 & 2 | Pins 2 & 3 |
| | | | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION (CON'T) |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | W22 | W23 |
|---------+-------+-------+-------+-------------+------------|
| E0000h | Off | Off | Off | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| E4000h | Off | Off | On | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| E8000h | Off | On | Off | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| EC000h | Off | On | On | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| F0000h | On | Off | Off | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| F4000h | On | Off | On | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| F8000h | On | On | Off | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
|---------+-------+-------+-------+-------------+------------|
| FC000h | On | On | On | Pins 1 & 2 | Pins 1 & 2 |
| | | | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
|------------+-----------+-----------+-----------+-----------|
| 2 | On | On | On | Off |
|------------+-----------+-----------+-----------+-----------|
| 3 | On | On | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 5 | On | Off | On | On |
|------------+-----------+-----------+-----------+-----------|
| 7 | Off | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW2/3 | SW2/4 | SW2/5 | SW2/6 | SW2/7 |
|------------+---------+---------+---------+--------+--------|
| 1 | Off | Off | Off | Off | Off |
|------------+---------+---------+---------+--------+--------|
| 3 | Off | Off | Off | Off | On |
|------------+---------+---------+---------+--------+--------|
| 5 | Off | Off | Off | On | Off |
|------------+---------+---------+---------+--------+--------|
| 7 | Off | Off | Off | On | On |
|------------+---------+---------+---------+--------+--------|
| 9 | Off | Off | On | Off | Off |
|------------+---------+---------+---------+--------+--------|
| 55 | On | On | Off | On | On |
|------------+---------+---------+---------+--------+--------|
| 57 | On | On | On | Off | Off |
|------------+---------+---------+---------+--------+--------|
| 59 | On | On | On | Off | On |
|------------+---------+---------+---------+--------+--------|
| 61 | On | On | On | On | Off |
|------------+---------+---------+---------+--------+--------|
| 63 | On | On | On | On | On |
|------------------------------------------------------------|
| Note: A total of 32 link address settings are |
| available. The switches are a binary representation |
| of the decimal link addresses. SW2/3 is the Most |
| Significant Bit and switch SW2/7 is the Least |
| Significant Bit. The switches have the following |
| decimal values: SW2/7=2, SW2/6=4, SW2/5=8, SW2/4=16, |
| SW2/3=32. Turn on the switches and add the values of |
| the switches that are on to obtain the correct link |
| address. (Off=0, On=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 2 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W3 |
|-----------------------------+------------------------------|
| X.24 TA signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 103 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 3 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W16 |
|-----------------------------+------------------------------|
| X.24 CA signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 104 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 4 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W19 |
|-----------------------------+------------------------------|
| X.24 RA signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 105 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 5 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W15 |
|-----------------------------+------------------------------|
| X.24 IA signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 106 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 6 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W18 |
|-----------------------------+------------------------------|
| X.24 SA signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 107 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 7 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W20 |
|-----------------------------+------------------------------|
| X.24 BA signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 102 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 8 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W17 |
|-----------------------------+------------------------------|
| X.24 G signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 109 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 15 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W2 |
|-----------------------------+------------------------------|
| X.24 CB signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 114 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 17 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W8 |
|-----------------------------+------------------------------|
| X.24 IB signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 115 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PIN 18 CONFIGURATION |
|------------------------------------------------------------|
| Setting | W9 |
|-----------------------------+------------------------------|
| X.24 SB signal | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| V.24 141 signal | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| No function | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-------+---------------+---------+--------------------------|
| LED | Unidentified | On | Self-test is in progress |
| | | | or self-test failed |
|-------+---------------+---------+--------------------------|
| LED | Unidentified | Off | Self-test passed |
|------------------------------------------------------------|
| Note:The LED should go on when the board is first |
| powered up. If the LED does not go off after a few |
| moments, the self-test has failed. |
+------------------------------------------------------------+
