       # PROMISE TECHNOLOGY, INC.

          FLOPPYMAX LS-12O CONTROLLER

          Card Type              Floppy drive controller
          Chip Set               Unidentified
          Maximum Onboard Memory None
          I/O Options            Floppy drive interface
          Drives supported       Two LS-120 drives
          Data Bus               16-bit ISA
          Card Size              Half-length, half-height card

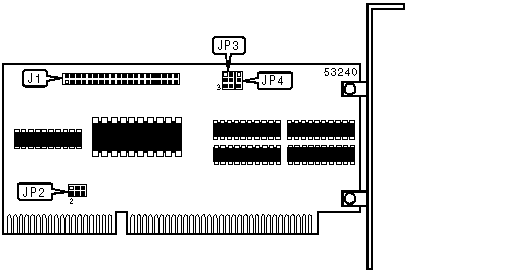

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |           Function            |           Label            |
          |-------------------------------+----------------------------|
          | IDE interface                 |             J1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |            Function            | Label |     Position      |
          |--------------------------------+-------+-------------------|
          | » | Bios - enable              |  JP4  | Pins 1 & 2 closed |
          |---+----------------------------+-------+-------------------|
          |   | Bios - disable             |  JP4  | Pins 2 & 3 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   BIOS ADDRESS SELECTION                   |
          |------------------------------------------------------------|
          |  Address   | JP3/pins 1 & | JP3/pins | JP3/pins | JP3/pins |
          |            |      2       |  2 & 3   |  4 & 5   |  5 & 6   |
          |------------+--------------+----------+----------+----------|
          |   | D0000H |    Closed    |   Open   |  Closed  |   Open   |
          |---+--------+--------------+----------+----------+----------|
          |   | D4000H |    Closed    |   Open   |   Open   |  Closed  |
          |---+--------+--------------+----------+----------+----------|
          | » | D8000H |     Open     |  Closed  |  Closed  |   Open   |
          |---+--------+--------------+----------+----------+----------|
          |   | DC000H |     Open     |  Closed  |   Open   |  Closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    INTERRUPT SELECTION                     |
          |------------------------------------------------------------|
          |  Setting  | JP2/pins 1 & 2 | JP2/pins 3 & 4 | JP2/pins 5 & |
          |           |                |                |      6       |
          |-----------+----------------+----------------+--------------|
          |   | IRO9  |      Open      |      Open      |    Closed    |
          |---+-------+----------------+----------------+--------------|
          | » | IRQ10 |      Open      |     Closed     |     Open     |
          |---+-------+----------------+----------------+--------------|
          |   | IRQ11 |     Closed     |      Open      |     Open     |
          +------------------------------------------------------------+
