       # QUICK TECHNOLOGY, INC.

          SIDE-2605 (REV. 1.0)

          Card Type          Multi I/O
          Chipset Controller Unidentified
          I/O Options        Parallel port, Serial port (2)
          Maximum Dram       N/A

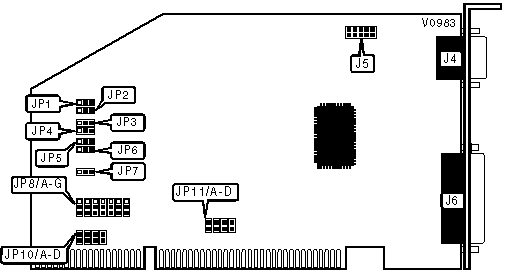

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Purpose      | Location |     Purpose      | Location |
          |-------------------+----------+------------------+----------|
          | Serial port 1     |    J4    | Parallel port    |    J6    |
          |-------------------+----------+------------------+----------|
          | Serial port 2     |    J5    |                  |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SERIAL PORT 1 ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |     Address      |        JP1         |        JP2         |
          |------------------+--------------------+--------------------|
          | » |     3F8h     | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     2F8h     | Pins 1 & 2 closed  | Pins 2 & 3 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     3E8h     | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   | Pins 2 & 3 closed  | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SERIAL PORT 2 ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |     Address      |        JP3         |        JP4         |
          |------------------+--------------------+--------------------|
          | » |     3F8h     | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     2F8h     | Pins 1 & 2 closed  | Pins 2 & 3 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     3E8h     | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   | Pins 2 & 3 closed  | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              PARALLEL PORT ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |     Address      |        JP5         |        JP6         |
          |------------------+--------------------+--------------------|
          | » |     3F8h     | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     2F8h     | Pins 1 & 2 closed  | Pins 2 & 3 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     3E8h     | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   | Pins 2 & 3 closed  | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               CARD NUMBER ADDRESS SELECTION                |
          |------------------------------------------------------------|
          |       Card       |      Address       |        JP7         |
          |------------------+--------------------+--------------------|
          |        1         |        3F0h        | Pins 1 & 2 closed  |
          |------------------+--------------------+--------------------|
          |        2         |        370h        | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |     SERIAL PORT 1 INTERRUPT SELECTION (PINS 2 & 3)     |
          |------------------------------------------------------------|
          |IRQ  | JP8/A | JP8/B | JP8/C | JP8/D | JP8/E | JP8/F |JP8/G |
          |-----+-------+-------+-------+-------+-------+-------+------|
          |»| 4 | Open  |Closed | Open  | Open  | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | | 3 |Closed | Open  | Open  | Open  | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | | 5 | Open  | Open  |Closed | Open  | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | | 9 | Open  | Open  | Open  |Closed | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | |10 | Open  | Open  | Open  | Open  |Closed |Closed | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | |11 | Open  | Open  | Open  | Open  | Open  | Open  |Closed|
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |     SERIAL PORT 2 INTERRUPT SELECTION (PINS 1 & 2)     |
          |------------------------------------------------------------|
          |IRQ  | JP8/A | JP8/B | JP8/C | JP8/D | JP8/E | JP8/F |JP8/G |
          |-----+-------+-------+-------+-------+-------+-------+------|
          |»| 3 |Closed | Open  | Open  | Open  | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | | 4 | Open  |Closed | Open  | Open  | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | | 5 | Open  | Open  |Closed | Open  | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | | 9 | Open  | Open  | Open  |Closed | Open  | Open  | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | |10 | Open  | Open  | Open  | Open  |Closed |Closed | Open |
          |-+---+-------+-------+-------+-------+-------+-------+------|
          | |11 | Open  | Open  | Open  | Open  | Open  | Open  |Closed|
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             PARALLEL PORT INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |    IRQ     |  JP10/A   |  JP10/B   |  JP10/C   |  JP10/D   |
          |------------+-----------+-----------+-----------+-----------|
          | » |   7    |   Open    |  Closed   |   Open    |   Open    |
          |---+--------+-----------+-----------+-----------+-----------|
          |   |   5    |  Closed   |   Open    |   Open    |   Open    |
          |---+--------+-----------+-----------+-----------+-----------|
          |   |   12   |   Open    |   Open    |  Closed   |   Open    |
          |---+--------+-----------+-----------+-----------+-----------|
          |   |   15   |   Open    |   Open    |   Open    |  Closed   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   DMA CHANNEL SELECTION                    |
          |------------------------------------------------------------|
          |  Channel   |  JP11/A   |  JP11/B   |  JP11/C   |  JP11/D   |
          |------------+-----------+-----------+-----------+-----------|
          | »  |   3   |   Open    |   Open    |  Closed   |  Closed   |
          |----+-------+-----------+-----------+-----------+-----------|
          |    |   1   |  Closed   |  Closed   |   Open    |   Open    |
          +------------------------------------------------------------+
