       # PINE TECHNOLOGY

          PT-602A

          Card Type          Multi-I/O
          Chipset/Controller Unidentified
          I/O Options        Game port, parallel port, serial ports (2)
          Maximum DRAM       N/A

 (IMG) IMG 1


          +------------------------------------------------------------+

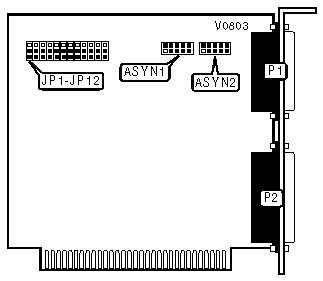

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Purpose      | Location |     Purpose      | Location |
          |-------------------+----------+------------------+----------|
          | Game port         |    P1    | Serial port 1    |  ASYN1   |
          |-------------------+----------+------------------+----------|
          | Parallel port     |    P2    | Serial port 2    |  ASYN2   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                SERIAL PORT 1 CONFIGURATION                 |
          |------------------------------------------------------------|
          |       COM        |        JP1         |        JP2         |
          |------------------+--------------------+--------------------|
          | » |     COM1     | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     COM3     | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   |        N/A         | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                SERIAL PORT 2 CONFIGURATION                 |
          |------------------------------------------------------------|
          |       COM        |        JP3         |        JP4         |
          |------------------+--------------------+--------------------|
          | » |     COM2     | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     COM4     | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   |        N/A         | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |           SERIAL PORT 1 INTERRUPT/ADDRESS SELECT           |
          |------------------------------------------------------------|
          |         IRQ/Address         |             JP8              |
          |-----------------------------+------------------------------|
          | »   |       IRQ4/3F8h       |      Pins 1 & 2 closed       |
          |-----+-----------------------+------------------------------|
          |     |       IRQ3/3E8h       |      Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |           SERIAL PORT 2 INTERRUPT/ADDRESS SELECT           |
          |------------------------------------------------------------|
          |         IRQ/Address         |             JP9              |
          |-----------------------------+------------------------------|
          | »   |       IRQ3/2F8h       |      Pins 1 & 2 closed       |
          |-----+-----------------------+------------------------------|
          |     |       IRQ4/2E8h       |      Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                PARALLEL PORT CONFIGURATION                 |
          |------------------------------------------------------------|
          |       LPT        |        JP5         |        JP6         |
          |------------------+--------------------+--------------------|
          | » |     LPT1     | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     LPT2     | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   |        N/A         | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |           PARALLEL PORT INTERRUPT/ADDRESS SELECT           |
          |------------------------------------------------------------|
          |         IRQ/Address         |             JP10             |
          |-----------------------------+------------------------------|
          | »   |       IRQ7/378h       |      Pins 1 & 2 closed       |
          |-----+-----------------------+------------------------------|
          |     |       IRQ5/278h       |      Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         GAME PORT                          |
          |------------------------------------------------------------|
          |          Setting           |              JP7              |
          |----------------------------+-------------------------------|
          | » |        Enabled         |       Pins 1 & 2 closed       |
          |---+------------------------+-------------------------------|
          |   |        Disabled        |       Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                FACTORY CONFIGURED SETTINGS                 |
          |------------------------------------------------------------|
          |           Jumper           |            Setting            |
          |----------------------------+-------------------------------|
          |            JP11            |       Pins 1 & 2 closed       |
          |----------------------------+-------------------------------|
          |            JP12            |       Pins 1 & 2 closed       |
          +------------------------------------------------------------+
