       # QUATECH, INC.

          SMARTMUX DRI-200

          Card Type          I/O Card
          Chipset Controller Unidentified
          I/O Options        Serial I/O
          Maximum Dram       N/A

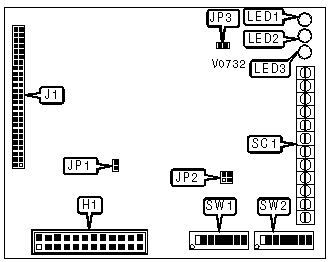

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |                Purpose                 |     Location      |
          |----------------------------------------+-------------------|
          | Digital module connector               |        J1         |
          |----------------------------------------+-------------------|
          | Analog module header                   |        H1         |
          |----------------------------------------+-------------------|
          | Serial I/O and power (see table below) |        SC1        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SCREW TERMINAL BLOCK CONNECTIONS              |
          |------------------------------------------------------------|
          |               Purpose               |  Name   |  Location  |
          |-------------------------------------+---------+------------|
          | RS-482/485 from host, positive      |   FH+   |   SC1/1    |
          |-------------------------------------+---------+------------|
          | RS-482/485 from host, negative      |   FH-   |   SC1/2    |
          |-------------------------------------+---------+------------|
          | RS-422/485 to host, positive        |   TH+   |   SC1/3    |
          |-------------------------------------+---------+------------|
          | RS-422/485 to host, negative        |   TH-   |   SC1/4    |
          |-------------------------------------+---------+------------|
          | RS-422/485 from bus chain, positive |   FO+   |   SC1/5    |
          |-------------------------------------+---------+------------|
          | RS-422/485 from bus chain, negative |   FO-   |   SC1/6    |
          |-------------------------------------+---------+------------|
          | RS-422/485 to bus chain, positive   |   TO+   |   SC1/7    |
          |-------------------------------------+---------+------------|
          | RS-422/485 to bus chain, negative   |   TO-   |   SC1/8    |
          |-------------------------------------+---------+------------|
          | 5V DC power in                      |   +5V   |   SC1/9    |
          |-------------------------------------+---------+------------|
          | Signal ground                       |   GND   |   SC1/10   |
          |-------------------------------------+---------+------------|
          | Power switch                        |   ALE   |   SC1/11   |
          |-------------------------------------+---------+------------|
          | Reset button                        |   RST   |   SC1/12   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    EEPROM WRITE ENABLE                     |
          |------------------------------------------------------------|
          |            Setting            |           SW2/4            |
          |-------------------------------+----------------------------|
          |           Disabled            |            Off             |
          |-------------------------------+----------------------------|
          |            Enabled            |             On             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              FACTORY CONFIGURED-DO NOT ALTER               |
          |------------------------------------------------------------|
          |       Switch/Jumper        |            Setting            |
          |----------------------------+-------------------------------|
          |           SW1/1            |              On               |
          |----------------------------+-------------------------------|
          |            JP1             |             Open              |
          |----------------------------+-------------------------------|
          |            JP2             |   Pins 1 & 2, 3 & 4 closed    |
          |----------------------------+-------------------------------|
          |            JP3             |             Open              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   NODE ADDRESS SELECTION                   |
          |------------------------------------------------------------|
          |Address | SW1/2 | SW1/3 | SW1/4 |SW1/5 |SW1/6 |SW1/7 |SW1/8 |
          |--------+-------+-------+-------+------+------+------+------|
          |   0    |  On   |  On   |  On   |  On  |  On  |  On  |  On  |
          |--------+-------+-------+-------+------+------+------+------|
          |   1    |  On   |  On   |  On   |  On  |  On  |  On  | Off  |
          |--------+-------+-------+-------+------+------+------+------|
          |   2    |  On   |  On   |  On   |  On  |  On  | Off  |  On  |
          |--------+-------+-------+-------+------+------+------+------|
          |   3    |  On   |  On   |  On   |  On  |  On  | Off  | Off  |
          |--------+-------+-------+-------+------+------+------+------|
          |  124   |  Off  |  Off  |  Off  | Off  | Off  |  On  |  On  |
          |--------+-------+-------+-------+------+------+------+------|
          |  125   |  Off  |  Off  |  Off  | Off  | Off  |  On  | Off  |
          |--------+-------+-------+-------+------+------+------+------|
          |  126   |  Off  |  Off  |  Off  | Off  | Off  | Off  |  On  |
          |--------+-------+-------+-------+------+------+------+------|
          |  127   |  Off  |  Off  |  Off  | Off  | Off  | Off  | Off  |
          |------------------------------------------------------------|
          |Note: A total of 127 node address settings are available.   |
          |The switches are a binary representation of the decimal node|
          |addresses. Switch 8 is the Least Significant Bit and switch |
          |1 is the Most Significant Bit. The switches have the        |
          |following decimal values: switch 8=1, 7=2, 6=4, 5=8, 4=16,  |
          |3=32, 2=64. Add the values of the off switches to obtain the|
          |correct node address. (On=0, Off=1)                         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 SERIAL PORT CONFIGURATION                  |
          |------------------------------------------------------------|
          |   Baud Rate   |    SW2/1     |    SW2/2     |    SW2/3     |
          |---------------+--------------+--------------+--------------|
          |      300      |      On      |      On      |      On      |
          |---------------+--------------+--------------+--------------|
          |      600      |     Off      |      On      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     1200      |      On      |     Off      |      On      |
          |---------------+--------------+--------------+--------------|
          |     2400      |     Off      |     Off      |      On      |
          |---------------+--------------+--------------+--------------|
          |     4800      |      On      |      On      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     9600      |     Off      |      On      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     19200     |      On      |     Off      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     38400     |     Off      |     Off      |     Off      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     BUS TYPE SELECTION                     |
          |------------------------------------------------------------|
          |           Bus Type            |           SW2/5            |
          |-------------------------------+----------------------------|
          |          Multi-Drop           |             On             |
          |-------------------------------+----------------------------|
          |          Daisy Chain          |            Off             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               RESISTOR SETUP FOR SERIAL I/O                |
          |------------------------------------------------------------|
          |    Usage    | Bias | Match | Match | SW2/6 | SW2/7 | SW2/8 |
          |             | from | from  |  Out  |       |       |       |
          |             | Host | Host  |       |       |       |       |
          |-------------+------+-------+-------+-------+-------+-------|
          |   End of    | Yes  |  Yes  |  Yes  |  On   |  On   |  On   |
          | Multi-Drop  |      |       |       |       |       |       |
          |    Chain    |      |       |       |       |       |       |
          |             |      |       |       |       |       |       |
          | Daisy Chain |      |       |       |       |       |       |
          |    Node     |      |       |       |       |       |       |
          |-------------+------+-------+-------+-------+-------+-------|
          | Multi-Drop  |  No  |  No   |  No   |  Off  |  Off  |  Off  |
          |    Node     |      |       |       |       |       |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      DIAGNOSTIC LEDS                       |
          |------------------------------------------------------------|
          |  LED  | Color  |  Status   |           Condition           |
          |-------+--------+-----------+-------------------------------|
          | LED1  | Green  | Flashing  |         Sending data          |
          |-------+--------+-----------+-------------------------------|
          | LED2  | Green  | Flashing  |        Receiving data         |
          |-------+--------+-----------+-------------------------------|
          | LED3  |  Red   |    On     |           Power on            |
          |-------+--------+-----------+-------------------------------|
          | LED3  |  Red   | Flashing  |  Startup or hardware failure  |
          |-------+--------+-----------+-------------------------------|
          | LED3  |  Red   |    Off    | Power off or hardware failure |
          +------------------------------------------------------------+

 (IMG) IMG 2


          ARI-12G DAUGHTERBOARD

          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |            Purpose            |          Location          |
          |-------------------------------+----------------------------|
          | Analog module connector       |             J1             |
          |-------------------------------+----------------------------|
          | Mainboard header              |             H1             |
          |-------------------------------+----------------------------|
          | Power (see table below)       |            SC1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SCREW TERMINAL BLOCK CONNECTIONS              |
          |------------------------------------------------------------|
          |         Purpose          |  Name   |       Location        |
          |--------------------------+---------+-----------------------|
          | +12V DC power in         |  +12V   |         SC1/1         |
          |--------------------------+---------+-----------------------|
          | -12V DC power in         |  -12V   |         SC1/2         |
          |--------------------------+---------+-----------------------|
          | Signal ground            |   GND   |         SC1/3         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                A/D CONVERTER MODE SELECTION                |
          |------------------------------------------------------------|
          |            Mode            |              JP1              |
          |----------------------------+-------------------------------|
          |        Bipolar mode        |       Pins 1 & 2 closed       |
          |----------------------------+-------------------------------|
          |       Unipolar mode        |       Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                D/A CONVERTER MODE SELECTION                |
          |------------------------------------------------------------|
          |            Mode            |              JP2              |
          |----------------------------+-------------------------------|
          |        Bipolar mode        |   Pins 1 & 2, 4 & 5 closed    |
          |----------------------------+-------------------------------|
          |       Unipolar mode        |   Pins 2 & 3, 5 & 6 closed    |
          +------------------------------------------------------------+
