       # QUATECH, INC.

          PXB-241

          Card Type          Digital I/O adapter
          Chipset/Controller Unidentified
          I/O Options        I/O port
          Maximum DRAM       N/A

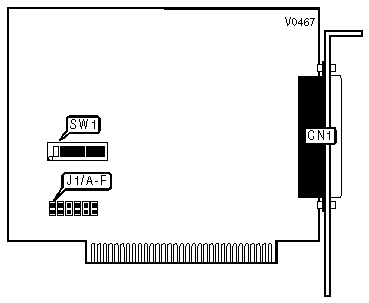

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |            Purpose            |          Location          |
          |-------------------------------+----------------------------|
          | DB-37 I/O interface           |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                       ADDRESS SELECT                       |
          |------------------------------------------------------------|
          | Address | SW1/1 | SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |
          |---------+-------+-------+------+------+------+------+------|
          |  280h   |  Off  |  On   | Off  |  On  |  On  |  On  |  On  |
          |---------+-------+-------+------+------+------+------+------|
          |  2A8h   |  Off  |  On   | Off  |  On  | Off  |  On  | Off  |
          |---------+-------+-------+------+------+------+------+------|
          |  300h   |  Off  |  Off  |  On  |  On  |  On  |  On  |  On  |
          |---------+-------+-------+------+------+------+------+------|
          |  3F8h   |  Off  |  Off  | Off  | Off  | Off  | Off  | Off  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      INTERRUPT SELECT                      |
          |------------------------------------------------------------|
          | IRQ  |  J1/A  |  J1/B  |  J1/C  |  J1/D  |  J1/E  |  J1/F  |
          |------+--------+--------+--------+--------+--------+--------|
          | IRQ2 | Closed |  Open  |  Open  |  Open  |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | IRQ3 |  Open  | Closed |  Open  |  Open  |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | IRQ4 |  Open  |  Open  | Closed |  Open  |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | IRQ5 |  Open  |  Open  |  Open  | Closed |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | IRQ6 |  Open  |  Open  |  Open  |  Open  | Closed |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | IRQ7 |  Open  |  Open  |  Open  |  Open  |  Open  | Closed |
          +------------------------------------------------------------+
