       # PEAKTRON COMPUTER, INC.

          PLENTY PERI III

          Card Type          Multi I/O card
          Chipset/Controller N/A
          I/O Options        Floppy drive interface, game port, parallel
                             port, serial ports (2)
          Maximum DRAM       N/A

 (IMG) IMG 1


          +------------------------------------------------------------+

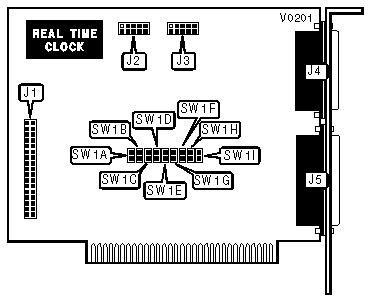

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Purpose        | Location |    Purpose    | Location |
          |----------------------+----------+---------------+----------|
          | Floppy drive         |    J1    | Game port     |    J4    |
          | interface            |          |               |          |
          |----------------------+----------+---------------+----------|
          | Serial port 2        |    J2    | Parallel port |    J5    |
          |----------------------+----------+---------------+----------|
          | Serial port 1        |    J3    |               |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               REAL TIME CLOCK CONFIGURATION                |
          |------------------------------------------------------------|
          |              Setting              |          SW1A          |
          |-----------------------------------+------------------------|
          | »    |          Enabled           |          Open          |
          |------+----------------------------+------------------------|
          |      |          Disabled          |         Closed         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 SERIAL PORT CONFIGURATION                  |
          |------------------------------------------------------------|
          |  Port 1 (J3)  | Port 2 (J2)  |  SW1B   |  SW1C   |  SW1D   |
          |---------------+--------------+---------+---------+---------|
          | » |   COM1    |     COM2     |  Open   |  Open   |  Open   |
          |---+-----------+--------------+---------+---------+---------|
          |   |   COM1    |   Disabled   | Closed  | Closed  |  Open   |
          |---+-----------+--------------+---------+---------+---------|
          |   |   COM2    |   Disabled   | Closed  |  Open   | Closed  |
          |---+-----------+--------------+---------+---------+---------|
          |   |   2B0h    |     2B8h     |  Open   | Closed  | Closed  |
          |---+-----------+--------------+---------+---------+---------|
          |   |   2E0h    |     2E8h     |  Open   | Closed  |  Open   |
          |---+-----------+--------------+---------+---------+---------|
          |   |   3E0h    |     3E8h     |  Open   |  Open   | Closed  |
          |---+-----------+--------------+---------+---------+---------|
          |   | Disabled  |   Disabled   | Closed  | Closed  | Closed  |
          |------------------------------------------------------------|
          | Note: Address hex 2B0h, 2B8h, 2E0h, 2E8h, 3E0h and 3E8h    |
          | can be used as COM3 - COM8 with some software.             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                PARALLEL PORT CONFIGURATION                 |
          |------------------------------------------------------------|
          |          LPT           |      SW1E       |      SW1F       |
          |------------------------+-----------------+-----------------|
          | » |         1          |      Open       |      Open       |
          |---+--------------------+-----------------+-----------------|
          |   |         2          |      Open       |     Closed      |
          |---+--------------------+-----------------+-----------------|
          |   |         3          |     Closed      |      Open       |
          |---+--------------------+-----------------+-----------------|
          |   |      Disabled      |     Closed      |     Closed      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 FLOPPY DRIVE CONFIGURATION                 |
          |------------------------------------------------------------|
          |         Drive          |      SW1G      |       SW1H       |
          |------------------------+----------------+------------------|
          | » |      Enabled       |      Open      |       Open       |
          |---+--------------------+----------------+------------------|
          |   |      Disabled      |      Open      |      Closed      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    GAME PORT SELECTION                     |
          |------------------------------------------------------------|
          |              Port               |           SW1I           |
          |---------------------------------+--------------------------|
          | » |           Enabled           |           Open           |
          |---+-----------------------------+--------------------------|
          |   |          Disabled           |          Closed          |
          +------------------------------------------------------------+
