       # MAXSPEED

          SGX-2, SGX-4

          Card Type              Multi-I/O card
          Chip Set               Unidentified
          Maximum Onboard Memory Unidentified
          I/O Options            UTP ports(4)
          Data Bus               16-bit ISA

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Function        | Label |     Function      | Label |
          |------------------------+-------+-------------------+-------|
          | Header connector for 2 |  HR1  | RJ-45 connector - |  PT2  |
          | nd daughter card       |       | port 2            |       |
          |------------------------+-------+-------------------+-------|
          | Header connector for 2 |  HR2  | RJ-45 connector - |  PT3  |
          | nd daughter card       |       | port 3            |       |
          |------------------------+-------+-------------------+-------|
          | RJ-45 connector - port |  PT1  | RJ-45 connector - |  PT4  |
          | 1                      |       | port 4            |       |
          |------------------------------------------------------------|
          | Note: Ports 3 & 4 are used with 2 nd daughter card. See    |
          | miscellaneous technical note.                              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                Function                | Label | Position  |
          |----------------------------------------+-------+-----------|
          | » | SGX is not console                 | SW1/6 |    Off    |
          |---+------------------------------------+-------+-----------|
          |   | SGX is console                     | SW1/6 |    On     |
          |---+------------------------------------+-------+-----------|
          | » | Factory configured - do not alter  | SW1/7 |    Off    |
          |---+------------------------------------+-------+-----------|
          | » | Factory configured - do not alter  | SW1/8 |    Off    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                CONTROLLER NUMBER SELECTION                 |
          |------------------------------------------------------------|
          | Controller Number  | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 |
          |--------------------+-------+-------+-------+-------+-------|
          | »       |    0     |  Off  |  Off  |  Off  |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    1     |  On   |  Off  |  Off  |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    2     |  Off  |  On   |  Off  |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    3     |  On   |  On   |  Off  |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    4     |  Off  |  Off  |  On   |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    5     |  On   |  Off  |  On   |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    6     |  Off  |  On   |  On   |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    7     |  On   |  On   |  On   |  Off  |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    8     |  Off  |  Off  |  Off  |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    9     |  On   |  Off  |  Off  |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    10    |  Off  |  On   |  Off  |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    11    |  On   |  On   |  Off  |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    12    |  Off  |  Off  |  On   |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    13    |  On   |  Off  |  On   |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    14    |  Off  |  On   |  On   |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    15    |  On   |  On   |  On   |  On   |  Off  |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    16    |  Off  |  Off  |  Off  |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    17    |  On   |  Off  |  Off  |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    18    |  Off  |  On   |  Off  |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    19    |  On   |  On   |  Off  |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    20    |  Off  |  Off  |  On   |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    21    |  On   |  Off  |  On   |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    22    |  Off  |  Off  |  On   |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    23    |  On   |  On   |  On   |  Off  |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    24    |  Off  |  Off  |  Off  |  On   |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    25    |  On   |  Off  |  Off  |  On   |  On   |
          |---------+----------+-------+-------+-------+-------+-------|
          |         |    26    |  Off  |  On   |  Off  |  On   |  On   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               MISCELLANEOUS TECHNICAL NOTES                |
          |------------------------------------------------------------|
          | The SGX-2 comes with one daughter card already installed.  |
          | To upgrade to an SGX-4 add a second daughter card, facing  |
          | in the same direction as the first. Then remove the caps   |
          | from ports 3 and 4.                                        |
          +------------------------------------------------------------+

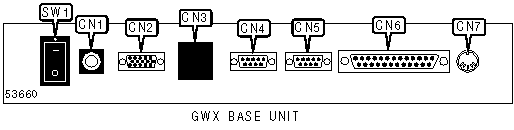

 (IMG) IMG 2


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Function      | Label |       Function        | Label |
          |--------------------+-------+-----------------------+-------|
          | Power connector    |  CN1  | Serial port           |  CN5  |
          |--------------------+-------+-----------------------+-------|
          | Video connector    |  CN2  | Printer connector     |  CN6  |
          |--------------------+-------+-----------------------+-------|
          | RJ-45 connector    |  CN3  | Keyboard connector    |  CN7  |
          |--------------------+-------+-----------------------+-------|
          | Serial port        |  CN4  |                       |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                Function                | Label | Position  |
          |----------------------------------------+-------+-----------|
          | Power on                               |  SW1  |    On     |
          |----------------------------------------+-------+-----------|
          | Power off                              |  SW1  |    Off    |
          +------------------------------------------------------------+
