# NATIONAL INSTRUMENTS
PC-LPM-16
Card Type Analog to digital timing converter
Chipset Controller Unidentified
I/O Options Analog input, digital input, digital output
Maximum DRAM N/A
(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|

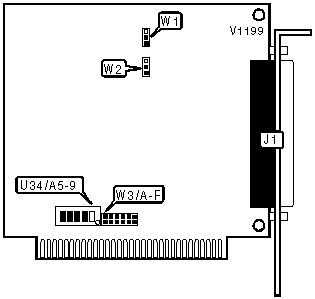

| 50-pin I/O connector | J1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | W3/A | W3/B | W3/C | W3/D | W3/E | W3/F |
|------+--------+--------+--------+--------+--------+--------|
|»| 5 | Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 3 | Closed | Open | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 4 | Open | Closed | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 6 | Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 7 | Open | Open | Open | Open | Closed | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 9 | Open | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | U34/A5 | U34/A6 | U34/A7 | U34/A8 | U34/A9 |
|-----------+---------+---------+---------+---------+--------|
| » | 260h | Off | Off | On | On | Off |
|---+-------+---------+---------+---------+---------+--------|
| | 000h | On | On | On | On | On |
|---+-------+---------+---------+---------+---------+--------|
| | 020h | Off | On | On | On | On |
|---+-------+---------+---------+---------+---------+--------|
| | 040h | On | Off | On | On | On |
|---+-------+---------+---------+---------+---------+--------|
| | 060h | Off | Off | On | On | On |
|---+-------+---------+---------+---------+---------+--------|
| | 080h | On | On | Off | On | On |
|---+-------+---------+---------+---------+---------+--------|
| | 360h | Off | Off | On | Off | Off |
|---+-------+---------+---------+---------+---------+--------|
| | 380h | On | On | Off | Off | Off |
|---+-------+---------+---------+---------+---------+--------|
| | 3A0h | Off | On | Off | Off | Off |
|---+-------+---------+---------+---------+---------+--------|
| | 3C0h | On | Off | Off | Off | Off |
|---+-------+---------+---------+---------+---------+--------|
| | 3E0h | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 255 base address settings are |
| available. The switches are a binary representation of |
| the decimal memory addresses. Switch A9 is the Most |
| Significant Bit and switch A5 is the Least Significant |
| Bit. The switches have the following decimal values: |
| switch A9=512, A8=256, A7=128, A6=64, A5=32. Turn off |
| the switches and add the values of the switches that are |
| off to obtain the correct memory address. (Off=1, On=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIPOLAR INPUT SELECTION |
|------------------------------------------------------------|
| Setting | W1 | W2 |
|------------------+--------------------+--------------------|
| ±5V | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| ±2.5V | Pins 2 & 3 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| UNIPOLAR INPUT SELECTION |
|------------------------------------------------------------|
| Setting | W1 | W2 |
|------------------+--------------------+--------------------|
| 0 to 10V | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| 0 to 5V | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
