       # LONGSHINE MICROSYSTEM, INC.

          LCS-6814F

          Card Type          Floppy drive controller
          Chipset/Controller N/A
          I/O Options        Floppy drive interface (3)
          Maximum DRAM       N/A

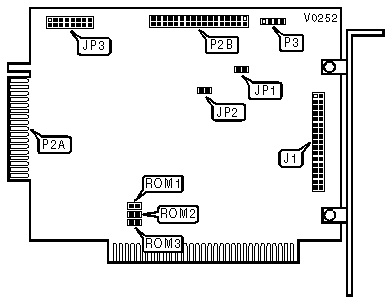

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Purpose      | Location |     Purpose      | Location |
          |-------------------+----------+------------------+----------|
          | External floppy   |    J1    | Floppy drive     |   P2B    |
          | drive interface   |          | interface 3/4    |          |
          |-------------------+----------+------------------+----------|
          | Floppy drive      |   P2A    | Power connector  |    P3    |
          | interface A/B     |          |                  |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      GROUND SELECTION                      |
          |------------------------------------------------------------|
          |                     Select                     |    JP1    |
          |------------------------------------------------+-----------|
          | » | Ground is not connected to the system case |  Closed   |
          |---+--------------------------------------------+-----------|
          |   |   Ground is connected to the system case   |   Open    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   I/O ADDRESS SELECTION                    |
          |------------------------------------------------------------|
          |           Address           |             JP2              |
          |-----------------------------+------------------------------|
          | » |       3F0h - 3F7h       |      Pins 1 & 2 closed       |
          |---+-------------------------+------------------------------|
          |   |       370h - 377h       |      Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +--------------------------------------------------------------+
          |                     DRIVE TYPE SELECTION                     |
          |--------------------------------------------------------------|
          |      |Drive |Drive |Drive |Drive |                           |
          |      |  A   |  B   |  3   |  4   |                           |
          |------+------+------+------+------+---------------------------|
          |Drive |JP3/1 |JP3/2 |JP3/3 |JP3/4 |JP3/5 |JP3/6 |JP3/7 |JP3/8 |
          | Type |      |      |      |      |      |      |      |      |
          |------+------+------+------+------+------+------+------+------|
          |360KB |Either|Either|Either|Either|Either|Either|Either|Either|
          |------+------+------+------+------+------+------+------+------|
          |720KB | Open |Closed| Open |Closed| Open |Closed| Open |Closed|
          |------+------+------+------+------+------+------+------+------|
          |1.2MB |Closed|Either|Closed|Either|Closed|Either|Closed|Either|
          |------+------+------+------+------+------+------+------+------|
          |1.44MB| Open | Open | Open | Open | Open | Open | Open | Open |
          +--------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   ROM ADDRESS SELECTION                    |
          |------------------------------------------------------------|
          |       Address       |    ROM1    |    ROM2    |    ROM3    |
          |---------------------+------------+------------+------------|
          | » | CC000h - CDFFFh |    Open    |   Closed   |    Open    |
          |---+-----------------+------------+------------+------------|
          |   | CA000h - C8FFFh |   Closed   |    Open    |    Open    |
          |---+-----------------+------------+------------+------------|
          |   | CE000h - CFFFFh |    Open    |    Open    |   Closed   |
          +------------------------------------------------------------+
