       # VELA RESEARCH, INC.

          MODEL 2000-0203 MPEG-2 ISA SCSI-2 DECODER

          Data Bus                16-bit ISA
          Card Size               Full-length, full-height card
          Hard Drives supported   Up to 15 SCSI-2 Fast/Wide devices
          Floppy drives supported None

 (IMG) IMG 1


          +------------------------------------------------------------+

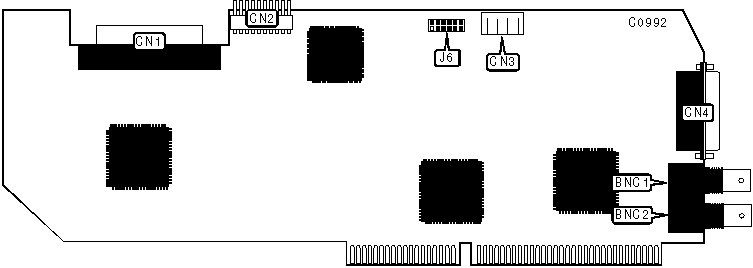

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function        | Location |   Function   | Location |
          |-----------------------+----------+--------------+----------|
          | 68-pin SCSI connector |   CN1    | 15-pin audio |   CN4    |
          | - internal            |          | connector    |          |
          |-----------------------+----------+--------------+----------|
          | Firmware update       |   CN2    | BNC input -  |   BNC1   |
          | connector             |          | genlock      |          |
          |-----------------------+----------+--------------+----------|
          | Proprietary power     |   CN3    | BNC output - |   BNC2   |
          | connector             |          | video        |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |           Function            |    Label    |   Position   |
          |-------------------------------+-------------+--------------|
          | » | Factory configured - do   | J6/Pins 9 & | Unidentified |
          |   | not alter                 |     10      |              |
          |---+---------------------------+-------------+--------------|
          | » | Factory configured - do   | J6/Pins 11  | Unidentified |
          |   | not alter                 |    & 12     |              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     SCSI ID SELECTION                      |
          |------------------------------------------------------------|
          | Setting | J6/Pins 1 &  | J6/Pins 3 | J6/Pins 5 | J6/Pins 7 |
          |         |      2       |    & 4    |    & 6    |    & 8    |
          |---------+--------------+-----------+-----------+-----------|
          |    0    |     Open     |   Open    |   Open    |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    1    |    Closed    |   Open    |   Open    |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    2    |     Open     |  Closed   |   Open    |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    3    |    Closed    |  Closed   |   Open    |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    4    |     Open     |   Open    |  Closed   |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    5    |    Closed    |   Open    |  Closed   |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    6    |     Open     |  Closed   |  Closed   |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    7    |    Closed    |  Closed   |  Closed   |   Open    |
          |---------+--------------+-----------+-----------+-----------|
          |    8    |     Open     |   Open    |   Open    |  Closed   |
          |---------+--------------+-----------+-----------+-----------|
          |    9    |    Closed    |   Open    |   Open    |  Closed   |
          |---------+--------------+-----------+-----------+-----------|
          |   10    |     Open     |  Closed   |   Open    |  Closed   |
          |---------+--------------+-----------+-----------+-----------|
          |   11    |    Closed    |  Closed   |   Open    |  Closed   |
          |---------+--------------+-----------+-----------+-----------|
          |   12    |     Open     |   Open    |  Closed   |  Closed   |
          |---------+--------------+-----------+-----------+-----------|
          |   13    |    Closed    |   Open    |  Closed   |  Closed   |
          |---------+--------------+-----------+-----------+-----------|
          |   14    |     Open     |  Closed   |  Closed   |  Closed   |
          |---------+--------------+-----------+-----------+-----------|
          |   15    |    Closed    |  Closed   |  Closed   |  Closed   |
          +------------------------------------------------------------+
