# TYAN COMPUTER
S1366
Data bus: 32-bit PCI
Size: Half-length, full-height card
Hard drive Two IDE (AT) Interface drives
supported:
Floppy drives Two 360KB, 720KB, 1.2MB, or 1.44MB
supported: drives

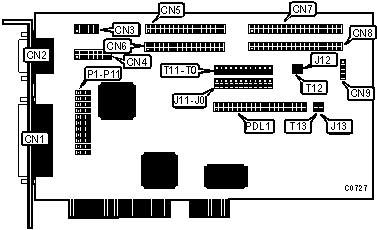

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|-------------------------------------------------+----------|
| 25 pin parallel port - external | CN1 |
|-------------------------------------------------+----------|
| 9 pin serial port - external | CN2 |
|-------------------------------------------------+----------|
| 10 pin serial port - internal | CN3 |
|-------------------------------------------------+----------|
| 16 pin game port - internal | CN4 |
|-------------------------------------------------+----------|
| 34 pin data cable connector - primary floppy | CN5 |
| drive interface | |
|-------------------------------------------------+----------|
| 34 pin data cable connector - secondary floppy | CN6 |
| drive interface | |
|-------------------------------------------------+----------|
| 40 pin connector - primary IDE(AT) interface | CN7 |
|-------------------------------------------------+----------|
| 40 pin connector - secondary IDE(AT) interface | CN8 |
|-------------------------------------------------+----------|
| 4 pin connector - drive active LED | CN9 |
|-------------------------------------------------+----------|
| S136x paddle card daughterboard connector | PDL1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|------------------------------------+----------+------------|
| » Factory configured - do not | J0 | N/A |
| alter | | |
|------------------------------------+----------+------------|
| » Floppy drive interface DSKCHG | J1 | Open |
| signal not intercepted | | |
|------------------------------------+----------+------------|
| Floppy drive interface DSKCHG | J1 | Closed |
| signal intercepted | | |
|------------------------------------+----------+------------|
| » I/O address fixed | J2 | Closed |
|------------------------------------+----------+------------|
| I/O address relocatable | J2 | Open |
|------------------------------------+----------+------------|
| » Primary IDE(AT) channel legacy | J5 | Closed |
| IRQ tied to IRQ14 | | |
|------------------------------------+----------+------------|
| No primary IDE(AT) channel legacy | J5 | Open |
| IRQ tied to IRQ14 | | |
|------------------------------------+----------+------------|
| » Primary IDE(AT) legacy ISA IRQ14 | J6 | Open |
| not buffered | | |
|------------------------------------+----------+------------|
| Primary IDE(AT) legacy ISA IRQ14 | J6 | Closed |
| buffered | | |
|------------------------------------+----------+------------|
| » Secondary IDE(AT) channel legacy | J7 | Closed |
| IRQ tied to IRQ15 | | |
|------------------------------------+----------+------------|
| No secondary IDE(AT) channel | J7 | Open |
| legacy IRQ tied to IRQ15 | | |
|------------------------------------+----------+------------|
| » Secondary IDE(AT) legacy ISA | J8 | Open |
| IRQ15 not buffered | | |
|------------------------------------+----------+------------|
| Secondary IDE(AT) legacy ISA IRQ15 | J8 | Closed |
| buffered | | |
|------------------------------------+----------+------------|
| » IDE(AT) interrupt native mode | J9 | Open |
| not utilized | | |
|------------------------------------+----------+------------|
| IDE(AT) interrupt native mode | J9 | Closed |
| utilized to PCI INTA | | |
|------------------------------------+----------+------------|
| » Factory configured - do not | J10 | N/A |
| alter | | |
|------------------------------------+----------+------------|
| » AT printer mode(ISA) enabled | J11 | Open |
|------------------------------------+----------+------------|
| Normal mode enabled, floppy drive | J11 | Closed |
| interface pin 29 grounded | | |
|------------------------------------+----------+------------|
| » Floppy drive interface normal | P1 | Pins 2 & 3 |
| DRATE out mode select | | closed |
|------------------------------------+----------+------------|
| Floppy drive interface media ID | P1 | Pins 1 & 2 |
| input OS2 enhanced mode | | closed |
|------------------------------------+----------+------------|
| » Floppy drive interface I/O | P2 | Pins 2 & 3 |
| address 3F0h select | | closed |
|------------------------------------+----------+------------|
| Floppy drive interface I/O address | P2 | Pins 1 & 2 |
| 370h select | | closed |
|------------------------------------+----------+------------|
| » Floppy drive interface enabled | P3 | Pins 2 & 3 |
| | | closed |
|------------------------------------+----------+------------|
| Floppy drive interface disabled | P3 | Pins 1 & 2 |
| | | closed |
|------------------------------------+----------+------------|
| » Factory configured - do not | T0 | N/A |
| alter | | |
|------------------------------------+----------+------------|
| » ISA AT printer mode enabled | T1 | Open |
|------------------------------------+----------+------------|
| PS/2 bi-directional printer mode | T1 | Closed |
| enabled | | |
|------------------------------------+----------+------------|
| » Parallel port interrupt IRQ7 | T2 | Closed |
| select | | |
|------------------------------------+----------+------------|
| Parallel port interrupt disabled | T2 | Open |
|------------------------------------+----------+------------|
| » Serial port 1 interrupt IRQ4 | T4 | Closed |
| select | | |
|------------------------------------+----------+------------|
| Serial port 1 interrupt disabled | T4 | Open |
|------------------------------------+----------+------------|
| » Serial port 2 interrupt IRQ3 | T5 | Closed |
| select | | |
|------------------------------------+----------+------------|
| Serial port 2 interrupt disabled | T5 | Open |
|------------------------------------+----------+------------|
| » Game port enabled | T6 | Closed |
|------------------------------------+----------+------------|
| Game port disabled | T6 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IDE CONFIGURATION |
|------------------------------------------------------------|
| Setting | J3 | J4 |
|----------------------------+---------------+---------------|
| » PCI IDE channels enabled | Closed | Open |
|----------------------------+---------------+---------------|
| PCI IDE channels disabled | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SECONDARY IDE PCI INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| Setting | J12 | J13 |
|--------------------------------------------+------+--------|
| » Secondary IDE interrupt not inverted(PCI | Open | N/A |
| bus INTB#) | | |
|--------------------------------------------+------+--------|
| Secondary IDE interrupt inverted(PCI bus | N/A | Closed |
| INTB#) | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PRIMARY IDE PCI INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| Setting | T12 | T13 |
|--------------------------------------------+------+--------|
| » Primary IDE interrupt not inverted(PCI | Open | N/A |
| bus INTA#) | | |
|--------------------------------------------+------+--------|
| Primary IDE interrupt inverted(PCI bus | N/A | Closed |
| INTA#) | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT I/O ADRESS SELECT |
|------------------------------------------------------------|
| Address | P8 | P9 |
|--------------------+-------------------+-------------------|
| » 378-37Fh | Pins 2 & 3 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| 278-27Fh | Pins 2 & 3 closed | Pins 1 & 2 closed |
|--------------------+-------------------+-------------------|
| 3BC-3BEh | Pins 1 & 2 closed | Pins 1 & 2 closed |
|--------------------+-------------------+-------------------|
| Disabled | Pins 1 & 2 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PRIMARY SERIAL PORT I/O ADRESS SELECT |
|------------------------------------------------------------|
| Address | P4 | P5 |
|--------------------+-------------------+-------------------|
| » 3F8h (COM1) | Pins 2 & 3 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| 2F8h (COM2) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|--------------------+-------------------+-------------------|
| 3E8h (COM3) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| Disabled | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SECONDARY SERIAL PORT I/O ADRESS SELECT |
|------------------------------------------------------------|
| Address | P6 | P7 |
|--------------------+-------------------+-------------------|
| » 2F8h (COM2) | Pins 2 & 3 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| 2E8h (COM4) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| 3F8h (COM1) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|--------------------+-------------------+-------------------|
| Disabled | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECT |
|------------------------------------------------------------|
| IRQ | T2 | T3 |
|--------------------------------+-------------+-------------|
| » IRQ7 | Closed | Open |
|--------------------------------+-------------+-------------|
| IRQ5 | Open | Closed |
|--------------------------------+-------------+-------------|
| Disabled | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ENHANCED PARALLEL PORT MODE CONFIGURATION |
|------------------------------------------------------------|
| Modes Supported | P10 | P11 |
|--------------------+-------------------+-------------------|
| » PRN | Pins 2 & 3 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| PRN, EPP | Pins 1 & 2 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| PRN, ECP | Pins 2 & 3 closed | Pins 1 & 2 closed |
|--------------------+-------------------+-------------------|
| PRN, ECP, EPP | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ECP MODE CONFIGURATION |
|------------------------------------------------------------|
| Setting | T7 | T8 | T9 | T10 | T11 |
|---------------+--------+--------+--------+--------+--------|
| » ECP mode | Open | Open | Open | Open | Open |
| disabled | | | | | |
|---------------+--------+--------+--------+--------+--------|
| ECP mode | Closed | Open | Closed | Open | Closed |
| w/DMA1 | | | | | |
|---------------+--------+--------+--------+--------+--------|
| ECP mode | Open | Closed | Open | Closed | Closed |
| w/DMA3 | | | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT INTERRUPT SELECT |
|------------------------------------------------------------|
| Port 1 | Port 2 | T3 | T4 | T5 |
|----------+----------+-----------------+----------+---------|
| IRQ4 | IRQ3 | open | closed | closed |
|----------+----------+-----------------+----------+---------|
| IRQ4 | Disabled | open | closed | open |
|----------+----------+-----------------+----------+---------|
| Disabled | IRQ3 | open | open | closed |
|----------+----------+-----------------+--------------------|
| IRQ3 | IRQ4 | open | T4 pin 1 to T5 pin |
| | | | 1 |
|----------+----------+-----------------+--------------------|
| | | | T4 pin 2 to T5 pin |
| | | | 2 |
|----------+----------+-----------------+--------------------|
| IRQ5 | IRQ3 | open | T4 pin 1 to T5 pin |
| | | | 1 |
|----------+----------+-----------------+--------------------|
| Disabled | IRQ4 | open | T4 pin 2 to T5 pin |
| | | | 2 |
|----------+----------+-----------------+--------------------|
| IRQ4 | IRQ5 | T3 pin 2 to T4 | closed |
| | | pin 2 | |
|----------+----------+-----------------+--------------------|
| Disabled | IRQ5 | T3 pin 2 to T4 | open |
| | | pin 2 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| Note: In order to utilize the S1366's IDE and I/O |
| functions, the S136x paddle card must be installed on |
| connector PDL1 |
+------------------------------------------------------------+
