       # PARADISE SYSTEMS, INC.

          PARADISE 16BIT SUPER IDE (CA9341F)

          Card Type            Multi-I/O card
          Hard Drives          Two IDE (AT) drives
          supported
          Floppy drives        Two 360KB, 720KB, 1.2MB, or 1.44MB drives
          supported
          Data Bus             16-bit ISA
          Card Size            Full-length, half-height card

 (IMG) IMG 1


          +------------------------------------------------------------+

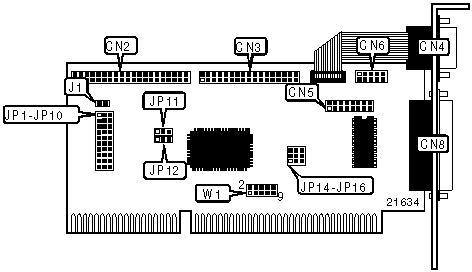

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |     Function      | Location |     Function     | Location |
          |-------------------+----------+------------------+----------|
          | 2-pin connector - |    J1    | 16-pin game port |   CN5    |
          | drive active LED  |          |                  |          |
          |-------------------+----------+------------------+----------|
          | 40-pin primary    |   CN2    | 10-pin serial    |   CN6    |
          | IDE(AT) connector |          | port 2 -         |          |
          |                   |          | internal         |          |
          |-------------------+----------+------------------+----------|
          | 34-pin cable      |   CN3    | 25-pin parallel  |   CN8    |
          | connector -       |          | port - external  |          |
          | floppy drive      |          |                  |          |
          |-------------------+----------+------------------+----------|
          | 9-pin serial port |   CN4    |                  |          |
          | 1 - external      |          |                  |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |              Function               | Label |   Position   |
          |-------------------------------------+-------+--------------|
          | » | Serial port 2 enabled           |  JP2  |  Pins 1 & 2  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          |   | Serial port 2 disabled          |  JP2  |  Pins 2 & 3  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          | » | Game port enabled               |  JP3  |  Pins 1 & 2  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          |   | Game port disabled              |  JP3  |  Pins 2 & 3  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          | » | Serial port 1 enabled           |  JP5  |  Pins 1 & 2  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          |   | Serial port 1 disabled          |  JP5  |  Pins 2 & 3  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          | » | Floppy drive interface enabled  |  JP7  |  Pins 1 & 2  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          |   | Floppy drive interface disabled |  JP7  |  Pins 2 & 3  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          | » | IDE(AT) interface enabled       |  JP8  |  Pins 1 & 2  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          |   | IDE(AT) interface disabled      |  JP8  |  Pins 2 & 3  |
          |   |                                 |       |    closed    |
          |---+---------------------------------+-------+--------------|
          | » | Factory configured - do not     |  JP9  | Unidentified |
          |   | alter                           |       |              |
          |---+---------------------------------+-------+--------------|
          | » | Factory configured - do not     | JP10  | Unidentified |
          |   | alter                           |       |              |
          |---+---------------------------------+-------+--------------|
          | » | Factory configured - do not     | JP11  | Unidentified |
          |   | alter                           |       |              |
          |---+---------------------------------+-------+--------------|
          | » | Factory configured - do not     | JP12  | Unidentified |
          |   | alter                           |       |              |
          |---+---------------------------------+-------+--------------|
          | » | Factory configured - do not     | JP14  | Unidentified |
          |   | alter                           |       |              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   DMA CHANNEL SELECTION                    |
          |------------------------------------------------------------|
          |     Channel      |        JP15        |        JP16        |
          |------------------+--------------------+--------------------|
          |        1         | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |------------------+--------------------+--------------------|
          |        3         | Pins 2 & 3 closed  | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              PARALLEL PORT ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |      Setting       |      Label       |      Position      |
          |--------------------+------------------+--------------------|
          |    LPT1 (378h)     |       JP6        | Pins 1 & 2 closed  |
          |--------------------+------------------+--------------------|
          |    LPT2 (278h)     |       JP6        | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SERIAL PORT 1 ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |        Setting         |    Label     |      Position      |
          |------------------------+--------------+--------------------|
          | » |    COM1 (3F8h)     |     JP4      | Pins 1 & 2 closed  |
          |---+--------------------+--------------+--------------------|
          |   |    COM3 (3E8h)     |     JP4      | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SERIAL PORT 2 ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |        Setting         |    Label     |      Position      |
          |------------------------+--------------+--------------------|
          | » |    COM2 (2F8h)     |     JP1      | Pins 1 & 2 closed  |
          |---+--------------------+--------------+--------------------|
          |   |    COM4 (2E8h)     |     JP1      | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             SERIAL PORT 1 INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |         IRQ          |     Label      |      Position      |
          |----------------------+----------------+--------------------|
          |   |     IRQ2(9)      |       W1       | Pins 4 & 6 closed  |
          |---+------------------+----------------+--------------------|
          |   |       IRQ3       |       W1       | Pins 2 & 4 closed  |
          |---+------------------+----------------+--------------------|
          | » |       IRQ4       |       W1       | Pins 3 & 4 closed  |
          |---+------------------+----------------+--------------------|
          |   |       IRQ5       |       W1       | Pins 7 & 9 closed  |
          |---+------------------+----------------+--------------------|
          |   |       IRQ7       |       W1       | Pins 9 & 10 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             SERIAL PORT 2 INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |         IRQ          |     Label      |      Position      |
          |----------------------+----------------+--------------------|
          |   |     IRQ2(9)      |       W1       | Pins 5 & 6 closed  |
          |---+------------------+----------------+--------------------|
          | » |       IRQ3       |       W1       | Pins 1 & 2 closed  |
          |---+------------------+----------------+--------------------|
          |   |       IRQ4       |       W1       | Pins 3 & 5 closed  |
          |---+------------------+----------------+--------------------|
          |   |       IRQ5       |       W1       | Pins 5 & 7 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             PARALLEL PORT INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |         IRQ          |     Label      |      Position      |
          |----------------------+----------------+--------------------|
          |   |     IRQ2(9)      |       W1       | Pins 6 & 8 closed  |
          |---+------------------+----------------+--------------------|
          |   |       IRQ5       |       W1       | Pins 7 & 8 closed  |
          |---+------------------+----------------+--------------------|
          | » |       IRQ7       |       W1       | Pins 8 & 10 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                PARALLEL PORT MODE SELECTION                |
          |------------------------------------------------------------|
          |     Setting      |        JP9         |        JP10        |
          |------------------+--------------------+--------------------|
          | » |   Standard   | Pins 1 & 2 closed  | Pins 2 & 3 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     EPP      | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     ECP      | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   | Pins 2 & 3 closed  | Pins 2 & 3 closed  |
          +------------------------------------------------------------+
