       # PROMISE TECHNOLOGY, INC.

          DC5030D

          Card Type               Hard drive controller
          Hard Drives supported   Four IDE (AT) drives
          Floppy drives supported None
          Data Bus                32-bit PCI
          Card Size               Half-length, full-height

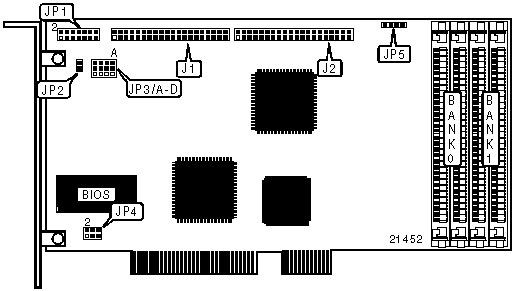

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |     Function      | Location |     Function     | Location |
          |-------------------+----------+------------------+----------|
          | 40-pin primary    |    J1    | Mini ISA IRQ     |   JP1    |
          | IDE(AT) connector |          | support card     |          |
          |                   |          | connector        |          |
          |-------------------+----------+------------------+----------|
          | 40-pin secondary  |    J2    | 4-pin connector  |   JP5    |
          | IDE(AT) connector |          | - drive active   |          |
          |                   |          | LED              |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   JP1 CONNECTOR PIN-OUT                    |
          |------------------------------------------------------------|
          |    Pin #     |   Function   |     Pin #     |   Function   |
          |--------------+--------------+---------------+--------------|
          |    1 - 3     | Unidentified |       5       |    IRQ15     |
          |--------------+--------------+---------------+--------------|
          |      4       |    IRQ14     |    6 - 14     | Unidentified |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |              Function               | Label |   Position   |
          |-------------------------------------+-------+--------------|
          | PCI INT (A - D) enabled             |  JP2  |    Closed    |
          |-------------------------------------+-------+--------------|
          | PCI INT (A - D) disabled            |  JP2  |     Open     |
          |-------------------------------------+-------+--------------|
          | Relocatable I/O address disabled    | JP3/A |  Pins 1 & 2  |
          |                                     |       |    closed    |
          |-------------------------------------+-------+--------------|
          | Relocatable I/O address enabled     | JP3/A |  Pins 2 & 3  |
          |                                     |       |    closed    |
          |-------------------------------------+-------+--------------|
          | Primary IDE (AT) interface enabled  | JP3/C |  Pins 2 & 3  |
          |                                     |       |    closed    |
          |-------------------------------------+-------+--------------|
          | Secondary IDE (AT) interface        | JP3/C |  Pins 1 & 2  |
          | enabled                             |       |    closed    |
          |-------------------------------------+-------+--------------|
          | Connection to ISA IRQ14 enabled     | JP3/D |  Pins 1 & 2  |
          |                                     |       |    closed    |
          |-------------------------------------+-------+--------------|
          | Connection to ISA IRQ15 enabled     | JP3/D |  Pins 2 & 3  |
          |                                     |       |    closed    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 CACHE MEMORY CONFIGURATION                 |
          |------------------------------------------------------------|
          |        Size        |      Bank 0       |      Bank 1       |
          |--------------------+-------------------+-------------------|
          |    Unidentified    |   Unidentified    |   Unidentified    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   BIOS ADDRESS SELECTION                   |
          |------------------------------------------------------------|
          |          Address           |             JP3/B             |
          |----------------------------+-------------------------------|
          |           D8000h           |       Pins 1 & 2 closed       |
          |----------------------------+-------------------------------|
          |           DC000h           |       Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  PCI INTERRUPT SELECTION                   |
          |------------------------------------------------------------|
          |          Setting           |              JP4              |
          |----------------------------+-------------------------------|
          |            INTA            |       Pins 1 & 3 closed       |
          |----------------------------+-------------------------------|
          |            INTB            |       Pins 3 & 5 closed       |
          |----------------------------+-------------------------------|
          |            INTC            |       Pins 2 & 4 closed       |
          |----------------------------+-------------------------------|
          |            INTD            |       Pins 4 & 6 closed       |
          |------------------------------------------------------------|
          |      Note:You can only use one INT at a time.              |
          +------------------------------------------------------------+
