       # MYLEX CORPORATION

          BT-932

          Card Type               Hard drive controller card
          Hard Drives supported   Up to 14 SCSI devices
          Floppy drives supported None
          Data Bus                32-bit PCI
          Card Size               Three-quarter length, half-height card

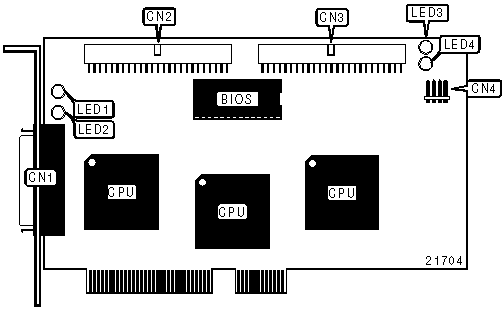

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Function      | Location |    Function     | Location |
          |--------------------+----------+-----------------+----------|
          | 50-pin SCSI        |   CN1    | 50-pin SCSI     |   CN3    |
          | connector channel  |          | connector       |          |
          | 0 - external       |          | channel 1 -     |          |
          |                    |          | internal        |          |
          |--------------------+----------+-----------------+----------|
          | 50-pin SCSI        |   CN2    | 4-pin connector |   CN4    |
          | connector channel  |          | - drive active  |          |
          | 0 - internal       |          | LED             |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  |    Color     |  Status  |         Condition         |
          |------+--------------+----------+---------------------------|
          | LED1 | Unidentified | Blinking |   SCSI channel 0 active   |
          |------+--------------+----------+---------------------------|
          | LED1 | Unidentified |   Off    |    SCSI channel 0 idle    |
          |------+--------------+----------+---------------------------|
          | LED2 |    Green     |    On    |   Termination channel 0   |
          |      |              |          |          enabled          |
          |------+--------------+----------+---------------------------|
          | LED2 |    Green     |   Off    |   Termination channel 0   |
          |      |              |          |         disabled          |
          |------+--------------+----------+---------------------------|
          | LED3 | Unidentified | Blinking |   SCSI channel 1 active   |
          |------+--------------+----------+---------------------------|
          | LED3 | Unidentified |   Off    |    SCSI channel 1 idle    |
          |------+--------------+----------+---------------------------|
          | LED4 |    Green     |    On    |   Termination channel 1   |
          |      |              |          |          enabled          |
          |------+--------------+----------+---------------------------|
          | LED4 |    Green     |   Off    |   Termination channel 1   |
          |      |              |          |          disable          |
          +------------------------------------------------------------+
