# MULTIBEST INDUSTRIAL & MANUFACTURING INC.
TRUMP CARD
+------------------------------------------------------------+
+------------------------------------------------------------+
Data bus: 16-bit, ISA
Size: Half-length, full-height card
Hard drives supported: Two AT Interface (IDE) drives
Floppy drives supported: Two 360KB, 720KB, 1.2MB, or 1.44MB

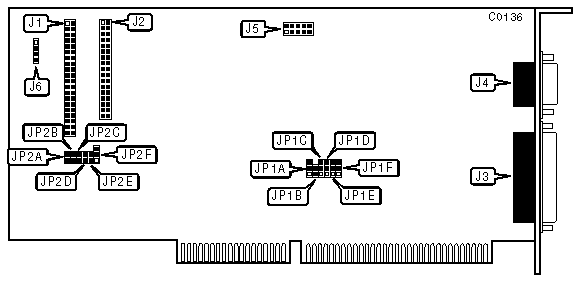

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|----------------------------------------------+-------------|
| 40-pin AT Interface (IDE) connector-internal | J1 |
|----------------------------------------------+-------------|
| 34-pin control cable connector floppy drive | J2 |
|----------------------------------------------+-------------|
| 25-pin parallel port (LPT1/2)-external | J3 |
|----------------------------------------------+-------------|
| 9-pin serial port (COM1/3) external | J4 |
|----------------------------------------------+-------------|
| 9-pin serial port (COM2/4) internal | J5 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|------------------------------------+----------+------------|
| » | Hard drive enabled | JP2B | closed |
|---+--------------------------------+----------+------------|
| | Hard drive disabled | JP2B | open |
|---+--------------------------------+----------+------------|
| » | Single speed floppy drives | JP2E | open |
|---+--------------------------------+----------+------------|
| | Dual speed floppy drives | JP2E | closed |
|---+--------------------------------+----------+------------|
| » | Direct IRQ | JP2F | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+----------+------------|
| | Delay IRQ (used when drive has | JP2F | pins 2 & 3 |
| | difficulty) | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLOPPY DRIVE CONFIGURATION |
|------------------------------------------------------------|
| Function | JP2C | JP2D |
|--------------------+-------------------+-------------------|
| Enabled | closed | closed |
|--------------------+-------------------+-------------------|
| Disabled | open | open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| LPT | JP1A | JP1B | JP2A |
|--------------+------------------+--------+-----------------|
| LPT1 enabled | pins 2 & 3 | closed | open |
| | closed | | |
|--------------+------------------+--------+-----------------|
| LPT2 enabled | pins 1 & 2 | closed | closed |
| | closed | | |
|--------------+------------------+--------+-----------------|
| Disabled | pins 1 & 2 | open | pins 1 & 2 |
| | closed | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT CONFIGURATION |
|------------------------------------------------------------|
| Port 1 | JP1C & JP1D | JP1E & JP1F |
|------------------+--------------------+--------------------|
| » | COM1 (CN4) | N/A | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | COM3 (CN4) | N/A | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | COM2 (CN5) | pins 1 & 2 closed | N/A |
|---+--------------+--------------------+--------------------|
| | COM4 (CN5) | pins 2 & 3 closed | N/A |
+------------------------------------------------------------+
